机械传动创意组合性能实验台
机械传动创意组合性能实验台,平面机构运动设计分析测试实训台1、典型机械传动装配实训及性能测试实验。2、新型机械传动装置装配实训及性能测试实验。3、传动系统组合装配实训及性能测试实验。
董
机械传动创意结合功能实训台,平面机构动作设计解析测试实训台
一、实训项目：
1、典型机械传动装配实训及功能性能测试实训。
2、新型机械传动装置装配实训及功能性能测试实训。
3、传动系统结合装配实训及功能性能测试实训。
4、机械传动方案优化设计性实训。
5、机械传动创意结合设计性实训。
单级传动项目7种；两级传动项目42种；三级传动项目210种；四级传动方案，合计259。

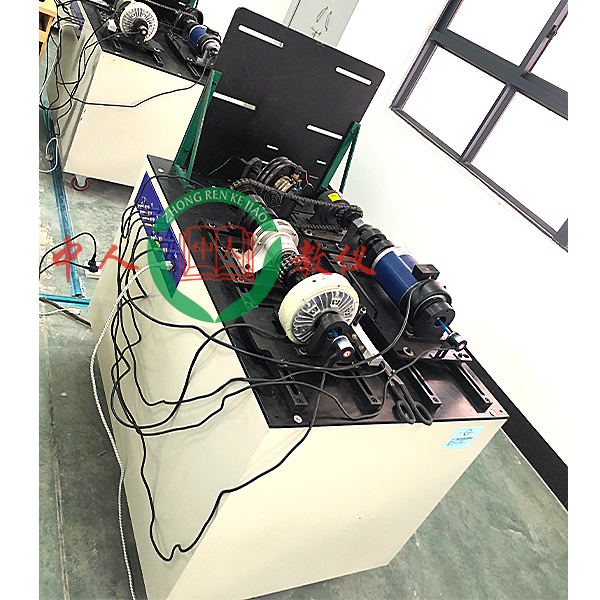

二、基础构造：作业平台机械部分由平面板、机储物柜和各传动模型块构成；传动模型块由电动机、磁粉载入器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模型块包括，机储物柜使用优质冷轧铁板经钣金制成；平面板应用优质的45钢制造，平面板上按照各传动模型块的构成需要，铣制连接用的T型槽，电动机应用直线DC伺服电动机，电动机经过轴承座连接，装配在平面板上；用磁粉限制动作器作为载入器，它也应用轴承座装配在平面板上。
1、主要零部件：
（1）900×480mm平面板（带机储物柜）：1套；
（2）电动机结合套件：1套；
（3）限制动作器结合套件：1套；
（4）轴承支座结合套件：2套；
（5）直齿圆柱齿轮传动结合套件：1套；
（6）斜齿轮传动结合套件：1套；
（7）圆锥齿轮传动结合套件：1套；
（8）蜗杆传动结合套件：1套；
机械传动创意结合功能实训台,平面机构动作设计解析测试实训台
该实训台能较好地完成从机构动作方案创新设计、拟真、拼接组装到动作功能数值测试解析全过程。可培养学生对机构动作方案的创新设计，并自己动手搭接机构，研究机构的动作功能数值，是培养学生掌控把握测试解析和实践动手能力的综合实训台。适用来机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实训，是组建开放性创新型实训室的重要设备之一。
实训项目
1、平面机构构成原理的拼接组装及拟真设计实训
2、平面机构动作功能数值测试解析实训
3、计算机系统虚拟实训
实训内容
平面机构构成原理的拼接组装及拟真设计实训
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速动作-等加快速度等减慢速度动作规律凸轮机构
（4）简谐动作规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）
主要技术特别点：
1．该实训台可对学生实行虚拟拼接组装和实物拼接组装两次实训，能节省实物拼接组装用时。
2．该实训台主要采用机架、步进电动机、带传动装置和一个零件放置箱构成，零件放置箱内配备装备有可拼接组装数十种平面机构的各种零部件。
2．本实训台应用步进电动机做机构的驱动装置，步进电动机平稳运行时，转动速度平稳而精准，是开环控制系统的理想驱动源。
3. 该实训台配备装备了三维（3D）虚拟拟真系统，能很好地支持虚拟拟真实训与动作功能数值的测试解析。
