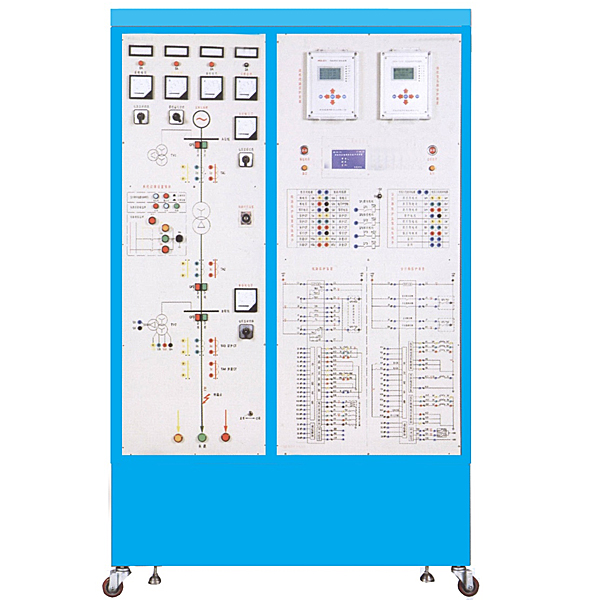

电力系统微机保护综合实验装置

当前电力系统继电保护绝大多数应用微机型保护装置，它作为现代化的保护装置在电力系统二次部分中占有非常重要的位置。--对于电力系统专业技术的学生以及在岗的专业技术人员掌控把握微机装置的接线、功能数值设定及调节测试全部非常重要。

“电力系统微机保护综合实训装置”是针对职业院校的电力技术类专业“电力系统继电保护”、“电力系统微机保护”及相关专业课程设计的综合型实训装置。该实训装置应用电力工程中广泛应用的微机线路测控装置和微机变压器测控装置，配备模仿一次系统（含输电线路、电力变压器、负载阻抗、短路阻抗）、三相可调电源调压器等功能模型块，可以完成微机线路、微机变压器保护装置的特性测试、接线、以及线路保护、变压器保护的功能数值整定设定、运行等方面的实训和考核项目。本装置可用来电力行业培训，也可以用来职业院校等相关专业的实训教学。

二、 特 点

1. 实训装置的核心设备—微机线路测控装置、微机变压器测控装置，并具有物理模仿一次系统，使学生可以很直观的理解电力系统发生各类短路故障时电量功能数值的改变。

2. 实训装置具有升级连接口，用户可以在基于模仿一次系统基础上拓展继电保护及二次线路实训项目。

3. 通信组网：实训装置具有RS-485总线连接口，可以完成基于微机测控装置的电力系统SCADA。

三、 技术功能数值参考规格

1.规格限定电压（V）：三相五线～380V±10%  50Hz

2.作业环境：环境温度界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3.规格限定容量：3.0kVA

4.外观尺寸：1240mm×500mm×2000mm

电力系统微机保护综合实训装置,公差协作语音讲解陈列实训台

一、基础简介：
公差协作示教陈列储物柜是机械零件设计图样上的一项重要技术要求是机械产品的静态和动态几何精度的重要构成部分。**科学技术的发展和生产水平的提升，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。
二、技术规格：
1、本陈列储物柜共分六个单体陈列储物柜构成，陈列储物柜体外观尺寸：1200×400×1900mm（长×宽×高）。
2、储物柜体应用SPCC冷扎板焊接（或铝木构造）而成，表面应用中温磷化喷塑制作，储物柜体刚性好。储物柜内陈列面板为超豪华铝塑夹层板，承载性好。板面附有必要的图表和文字说明，外观美观大方，经久耐用。
3、储物柜背设定有对开门，有利维护设备和便利维修。
4、储物柜下部设定有储物柜箱，便利放置单个模型、实训箱及相关实训文档。
5、储物柜底装备有万能转向轮，便利位移，符合人机工程要求。
6、模型材料应用实物、亚克力有机板与工程塑料制造。
7、虚拟拟真教学系统
机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒位移至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
A、机械安全距离实训内容包括防止上下肢触及危险区的安全距离实训（内分2种围栏高度与开口大小），选用进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实训过程为人体进入机械对象作业半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并实行下一实训，***终一步为正确做法。
