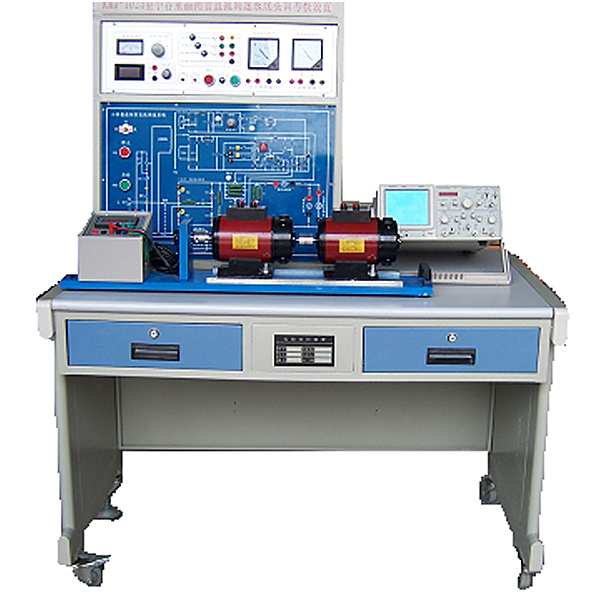

直流调速实验台

该装置应用通用的小容量晶闸管直线DC调节速度电子回路，主电子回路为一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并具有电流（A）截止负反馈环节和串联微分校正互联网。该装置符合国家**《职业标准》和中华人民共和国劳动与社会保障部**颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/**实操考核和技能鉴定使用。

该装置留有拓展连接口、漏电保护及专门的故障设定箱，可自备机组包括单闭环有静差直线DC调节速度控制系统，可按照教学、考核的要求随机设定故障点。

二、技术功能

1、写入电源：一相(220V+_10％50Hz)

2、交流AC电源：一相AC220V50Hz

3、整流输出电压（V）：DC180V

4、**输出电流（A）：DC2A

5、励磁电压（V）：DC180V

6、调节速度界限：D=10

7、静差率S小于或等于10%

8、作业环境温度界限-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于1.5KVA

三、装置的基础配备

1．DMO1电源控制屏

（1）交流AC电源：一相～220V电源(具有输出短路保护)。

（2）直线DC电源：220V/0．5A直线DC励磁电源，为直线DC发电动机提供励磁电源。

（3）设定有隔离变压器一只，为人身安全提供了保障，同时也为示波器查看波动线提供了便利。

（3）测量式仪表

1)交流AC电压（V）表一只：指示写入相电压（V），精度1.0级

2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精度1.0级

直线DC调节速度实训台,鼓泡反应器中气泡表面积及气含量测量实训装置

装置功能
1、掌控把握静压法测量气含率的原理与方法。
2、掌控把握气液鼓泡反应器的实操方法。
3、理解气液比表面积的确定方法。
主要配备:
有机玻璃反应器、转子流量计、气体分布器、阀门、压差计、空压机、空气缓冲罐、气体调压阀、高品质铝制型材框体结构。
公用设施:
水：装置自带水箱，连接自来水。实训时由水箱循环泵送入系统，循环使用。
电：电压（V）AC220V，功率1.0KW，标准一相三线制。每个实训室需配备1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）
实训物料：自来水-空气
技术功能数值:
1、环境温度：5℃～40℃，配电：220V/500W。
2、反应器：Φ150×1600mm，下部设定有圆形气体分布器。透明有机玻璃材料。
3、水泵：流量1m3/h，扬程15m,功率370W。
4、水箱：80L，透明有机玻璃材料。
5、管路：透明，壁厚≥2.0mm，透明可视材料。
6、溶气罐：304不锈钢材料，作业压力0.2-0.3 MPa。
7、转子流量计：液体16-160L/h，气体0.25-2.5m3/h。
8、无油静音空压机：功率750W，排气量36 L/min，作业压力0.7MPa。
9、电器：接触器、开关、漏电保护空气开关。
