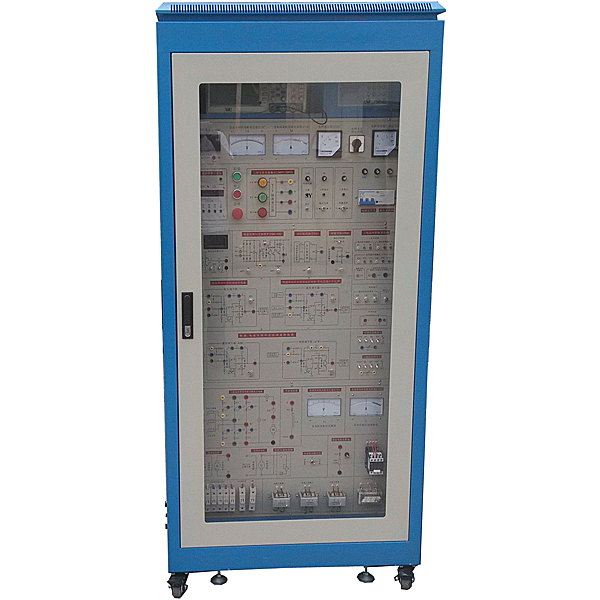

双闭环直流调速调压实训台

 该设备能适用学校对技师和**维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直线DC调节速度”等课程的实训设备。可以完成带电流（A）截止负反馈转动速度单闭环、电流（A）单闭环和电压（V）、电流（A）双闭环调节速度实训，经过设定故障的方式，也可以完成自动化方面的实训考核。

二、适用界限

 本装置涵盖了各高等院校和高职高专等所开设的“直线DC调节速度”、“电动机控制”及“电力拖动自动控制系统”等专业课程所要求的实训项目。

三、技术功能

1. 写入电源: 三相四线(或三相五线)～380V±10% 50Hz

2. 作业环境: 温度-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

3. 装置容量：＜1.5kVA

4. 外观尺寸：850cm×70cm×180cm

四、基础配备

1. 工业控制储物柜（设定有玻璃门、直观清晰）

2. 控制储物柜***上部为示波器放置区和设故箱，中间部分为电源控制部分，实训接线区和相应的监控仪表，装备有±300V直线DC电压（V）表、±2.0A直线DC电流（A）表和数字转动速度表用来指示直线DC电动机的运行状态，控制储物柜下部装备有三相同步变压器、三相电流（A）互感器和功率晶闸管模型块等。

3. 直线DC电动机组

实训控制储物柜配备直线DC电动机、发电动机、 测速系统，具体功能数值如下：

①直线DC电动机（规格限定电压（V）：220V；规格限定功率：185W；规格限定电流（A）：1.10A；规格限定转动速度：1500r/min）

②发电动机（规格限定电压（V）：220V；规格限定功率：240W ；规格限定电流（A）：1.1A；规格限定转动速度：1500r/min）

双闭环直线DC调节速度调压实训台,集散型过程控制综合实训装置

一、基础简介
集散型过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数值，对其实行测量、控制，解析过程功能数值改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简便，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，并提供用户更友好的研发连接口。
(1)、可适用“自动调动原理”，“过程控制”，“控制仪表”，“自动检验测试技术与传感器”,“计算机”及相关课程的教学实训需求；
(2)、可作为有关企业技术人员、仪表实操人员、系统运行监控人员的实习、培训实训设备。
二、产品构造与特别点：
（1）、三水箱配备；双路供水系统。
（2）、实训储物柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（3）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线便利、整洁、美观。为实训文明实操提供条件。
（4）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（5）、安全度高，系统配备有漏电保护，带保护套的专用实训电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（6）、开放度好，在教师指导下，学生可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时曲线实行理论解析等。
（7）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实训时，由教师保护放置钥匙，避免无关人员误实操。
