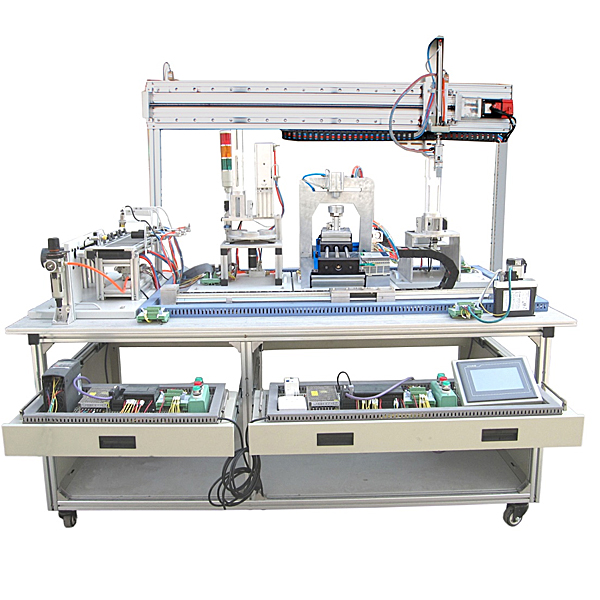

新型光机电一体化实验装置

实训考核装置的包括：

实训装置由由铝制导轨式实训台、典型的机电一体化设备的机械部件、plc模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种传感器、计算机等构成。整体构造应用开放式和拆卸装配式，实训装置用来机械部件组装，可按照现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块放置架，互换性强；按具有生产性功能和整合学习掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。要求具有可拓展功能，可以构成更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。

技术功能数值

1. 交流AC电源：三相五线 AC 380V±10%  50 Hz；

2. 温度：-10～40 ℃；环境湿度：≤90%（25℃）；

3. 外观尺寸：长×宽×高=2000×880×1500 mm；

4. 整机功耗：≤2 kW；

5. 安全保障功能：具有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。




一、概 述

该实训装置是按照各大专院校培训学生光机电一体化控制理论、职业能力考核和技能竞赛的实际需要研发生产的、符合自动化教学与实践的光机电一体化实训装置。该实训装置囊括了机电一体化等专业学习掌控把握中所涉及的机械、传动、气动、传感器、plc、变频调节速度、人机界面、互联网通讯等丰富的电气控制技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提升学生动手能力和实践技能而设计的实用性很强的实训设备，是机电一体化专业教育培训的理想设备。

二、特 点

实训系统由五个单元构成，分别为：供料单元、输送单元、加工单元、装配单元和分类单元，控制系统选用西门子PLC实行控制，具有较好的柔性控制，即每单元各有一套PLC控制系统单独控制，在基础单元模型块培训完成以后，又可以将相邻的两个单元、三个单元…直至五个单元连在一起，学习掌控把握复杂系统的控制、编程、装配和调节测试技术。

三、技术功能数值参考规格

1、交流AC电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外观尺寸：长×宽×高=1980mm×960mm×1500mm；

4、整机功耗：≤1.5 kVA；

5、安全保障功能：实训台桌面应用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。
