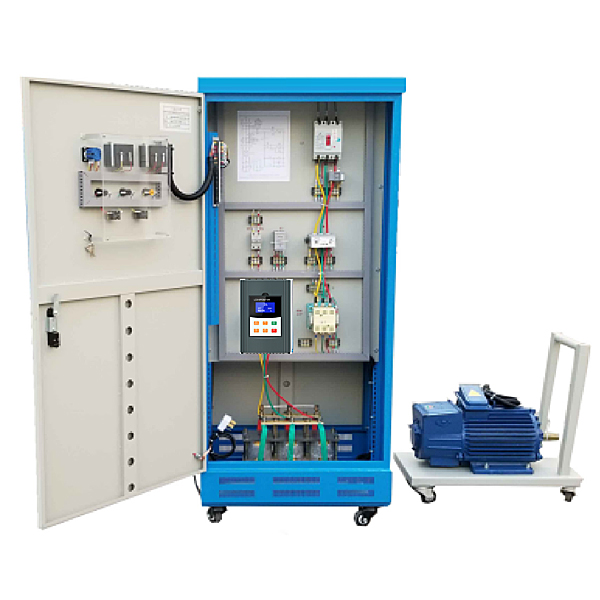

电机软启动线路实验台

一、概 述

1. 电动机软启动器(软起动器)是一种集电动机软起动、软停车、轻载节能和多种保护功能于一体的新颖电动机控制装置。该产品能有效地限制交流AC异步电动机起动时的起动电流（A），可广泛应用来风机、水泵、输送类及压缩机等负载，是传统的星/三角变换、自耦降压、磁控降压等降压设备的理想换代产品。

2. “电动机软启动控制实训储物柜”是为适用社会各行业对电动机起动设备的装配、调节测试、维修方面的电工、电气技术人员的需求，集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电动机拖动及控制》等课程的技能实训而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 应用标准配电储物柜为主体储物柜，控制储物柜空间运用合理、占地面积小，外观美观。

2. 控制储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的导线颜色”、“电动机线端标识与旋转方向”等国家相关标准的规定实行设计。

3. 所用器件均应用国内外知名品牌，产品重量有保证。

4. 应用德力西软启动器，以及2.2KW电动机为控制对象，模仿电动机起动，贴近工业现场。

5. 提供各种保护功能，实训安全可靠。

三、技术功能

1. 写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量：＜7.5kVA

基础简介

本实训设备应含有气动控制、电动机传动、电磁铁控制、位置控制、传感器检验测试等教学内容，是实际工业现场生产设备的微缩装置。系统应基于多种传感器的检验测试，完成对不一样材料、不一样颜色物体的分拣。应用全开放式布置，锻炼实操者系统接线、机械调节测试装配、系统编程、单独组建控制系统、反馈整定、故障检验测试及检修的能力。
二、特别点
1.设备装置由底层基板、实训桌（型材构造）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分构成。气动部分由电磁阀和气缸构成，物料传送部分由电动机和同步传送带构成。
2.电气控制由一相交流AC电动机及减慢速度器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等构成。
3.经过传感器信号收集，plc编程，对交流AC电动机、电磁阀、实行开关量控制、置控制、时序逻辑控制，完成对传送带上的物料实行定位、辨识、分类。
三、技术功能数值
1.写入电源：一相三线~220V±10% 50Hz
2.气源：0.2Mpa~0.55Mpa
3.作业环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.实训装置容量：<0.5KW
四、装置构成
1.设备装置构造有型材底层基板构造
2.气动部分由调压过滤阀、电磁阀、调节速度阀、气缸及磁性开关、气泵构成
3.物料传送部分由一相交流AC电动机及减慢速度器和同步带构成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等构成
