热力学教学实训台

热力学教学实训台,机电液气综合实训装置

实训目的：
1.用绝热膨胀法测量空气的比热容比。
2.查看热力学过程中状态改变及基础物理规律。
3.学会使用标准指针式压力表对气体压力传感器实行定标。
4.学习掌控把握气体压力传感器和电流（A）型包括温度传感器的原理及使用方法。
主要配备：

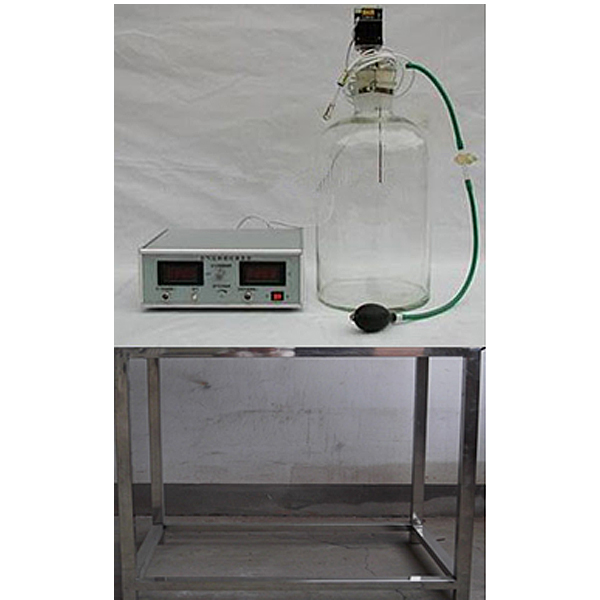

电控箱（含数字电压（V）表二只、气体压力表一只 ）、气瓶、传感器两只（电流（A）型包括温度传感器和扩散硅压力传感器各一只）。
技术功能数值：
玻璃贮气瓶容积：5000ml；
2.温度测量界限：-50-125℃，精度±0.1℃；
3.硅压力传感器感知度20mV/KPa；压强测量界限：0-19.99KPa，精度：±0.01KPa ；
4.金属阀门，经久耐用；
5.空气比热容比测量值与公认值误差<3%。
6.常温、常压下运行,作业电源：三相五线380V±10%，50Hz安全保护：具有接地保护，漏电保护，过流保护。 500W。
7、外观尺寸：400×200×500mm，可配不锈钢支架。




热力学教学实训台,机电液气综合实训装置

实训装置完成的作业任务

机电液气实训台为铝制型材构造，在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配备有主机、变频器、触摸屏、、三相异步交流AC电动机、交流AC减慢速度电动机、直线DC电动机、液压机系统、钻机及其液压进给系统、气压传动系统等，包括一个典型的机电气液综合应用系统。可以实行典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调节测试、整机调节测试及运行等技能实训，从而使学生掌控把握机电气液的相关知识和技能。

功能数值及功能

1.作业电源：三相五线～380V±10%
2.外观尺寸：1400mm*960mm*750mm
3.微型液压动力源：规格限定功率 735W；规格限定排量 1.6mL/r；规格限定压力 6MPa
4.静音空气压缩机：作业电源AC220V±10% 50Hz，写入功率0.68kW，公称容积24L，规格限定流量：116L/min，规格限定输出气压1MPa

按照项目教学，主要完成的作业任务如下：

任务一：设备装配与调节
(1)上料、传送、夹紧、分拣等自动化机构的装配与调节；
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位装配及调节；
(3)气动部件的装配与调节；
(4)液压部件的装配与调节。
任务二：液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三：气动系统识图与管路装配
调压、换向、调节速度、顺序动作控制等气动系统的识图与气管装配。
