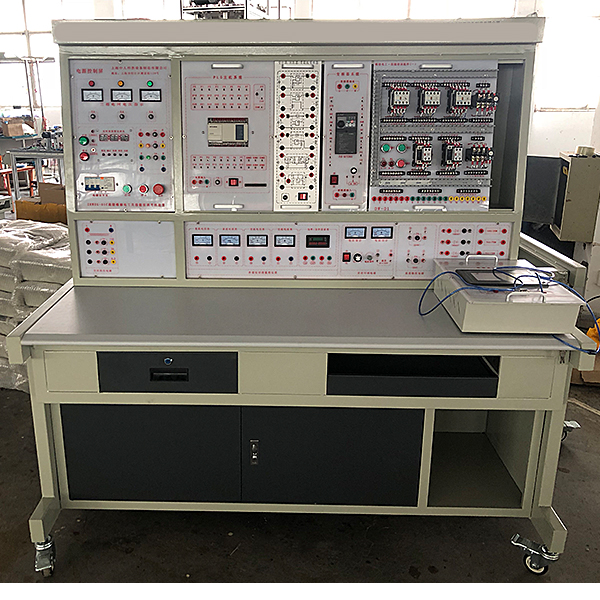

PLC、变频器、触摸屏综合实验台

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程系统、工控组态系统、拟真教学系统、模仿控制实训箱式挂式模块件、实物与于一体，综合性强、功能齐全。PLC部分可直观地实行基础指令实训，多个应用广泛的PLC实际应用模仿和实物控制实训，同时也为了高层次的设计研发实训实训提供良好的条件：为了集合教学要求，设计过程参考国内多种教学资料及实训指导书，从中精选**典型性的实训项目，配备装备三相鼠笼异步电动机及继电器，能完成多个电气控制项目实训。变频器选用应用广泛的西门子V20变频器，可完成变频调节速度技术课程的相关教学实训。

二、特别点

1．装置应用结合套件多构造  更换实训模型块便捷，如需拓展功能或研发新实训，只需添加实训箱式挂式模块件即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，经过本实训装置的实训，学生很快就能适应现场的作业。

3．应用西门子系列可编程控制器，功能强大，功能优越，应用模型块化设计，结合灵活。

4．组态棒图教学 应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。
5.基于现场总线的组态监控实训教学：经过现场总线互联网，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学生单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

三、装置包括

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直线DC稳压电源及安全保护装置

2．PLC实训套件

PLC实训模型块一：

1）音乐喷池模仿控制  2）答题器模仿控制  3）装配流水线的模仿控制 4）十字路交通灯模仿控制  5）自动轧钢机模仿控制 6）天塔之光/电视塔电波模仿控制

PLC实训模型块二：

1）自动送料装车/传送带模仿控制  2）多种液体混合装置/搅拌机模仿控制 3）自动售货机模仿控制 4）水塔自动供水模仿控制  5）邮件分拣模仿控制

PLC实训模型块三：

1）基础写入/输出实训  2）四层电梯自动控制  3）中间继电器

PLC实训模型块四：

1）电镀系统模仿控制  2）洗衣机自动控制  3）LED七段数码管显露控制

3．PLC可编程控制器实操桌

4．编程应用系统

5．工控组态系统一套：打开系统编程环境，任何实训全部可以编辑出形象直观动感强、教学效果好的组态棒图，并实行实训动态跟踪教学。

6．PLC可编程控制器（连接口全部已引到面板）及转接通迅电缆。

PLC、变频器、触摸屏综合实训台,矿井污水处置整理实训台

一、适用界限及原理：
该设备专为煤矿矿井污水处置整理设计。它的流程原理如下：污水进入集水箱，用泵计量抽入传统角锥浓缩池，去除污水中大量煤微粒，再自行流入接触氧化池，主要去除污水中的酚、硫、氨等混合物。经生化后，出水中又含有生物膜，流入竖流式沉淀池（池底污泥排至干晒场），出水又经砂滤柱过滤，出来的清水流入清水箱，溢流排出或回用（清水箱保持足够的水量实行过滤柱反冲洗）。
二、主要技术功能数值参考规格及功能数值：
1、环境温度：5℃～40℃
2、处置整理水量：10～20L/h
3、设计进、出水水质：
进水BOD5 200～400mg/L 出水25～50 mg/L
进水COD 400～800 mg/L 出水40～80 mg/L
进水SS 100～200 mg/L 出水 10～20 mg/L
进水pH值 6～9 出水6～9
4、装置外观尺寸： 1700mm×500mm×1700mm、
5、作业电源：AC220V±10%、50Hz，一相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配备：
1、原水箱1只：白色PP板材料、厚度10mm，600×400×500mm、底层基板上装配备有放空阀，便利将水排净；
2、清水箱1只：白色PP板材料、厚度10mm，400×400×500mm，底层基板上装配备有放空阀，便利将水排净；
3、配原水箱搅拌电动机1台、304不锈钢搅拌桨1套；（功率25W、转动速度120rpm）、（含调节速度器1只）
4、接触氧化池1套、有机玻璃材料、壁厚10mm，350×300×550mm、带曝气装置、半软性填料
