网络型过程控制实验装置

互联网型过程控制实训装置,电动机及电气控制实训台

一、基础简介

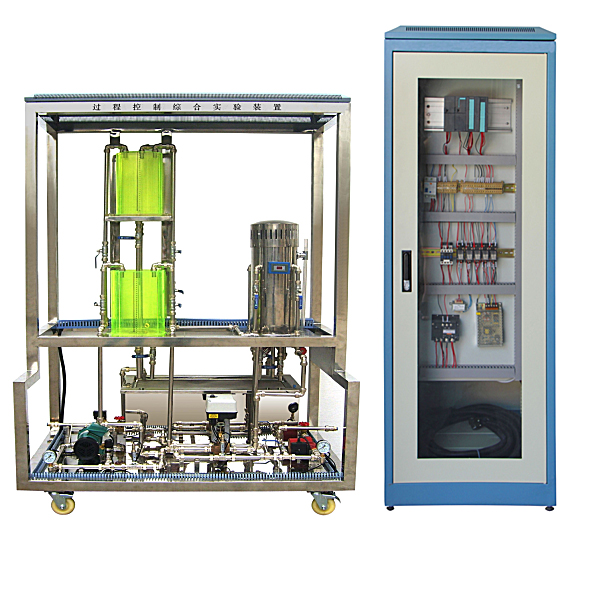

过程控制综合实训装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等功能数值，对其实行测量、控制，解析过程功能数值改变特性，研究过程控制规律的教学实训设备，过程控制综合实训装置选用智能化的工业用仪表器具仪表，接近工业实际，使用安全，运行平稳，维护简便，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，应用声光报警系统，并提供用户更友好的二次研发连接口。
二、产品构造与特别点：
（1）、分体式设计，模型块化组装式构造，容易构成不一样控制系统。
（2）、二水箱配备；双路供水系统。
（3）、实训储物柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配备有储水箱，进排水自控装置，减轻实训人员劳动强度。配备有实训专用线的挂线架，取线挂线便利、整洁、美观。为实训文明实操提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配备有漏电保护，带保护套的专用实训电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（7）、开放度好，在教师指导下，学生可查看、可自己动手参与实操、可自行编程实行检验、可按照记录的就地实时曲线实行理论解析等。
（8）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器作业。
B、电加热管电源控制开关应用钥匙开关，不实训时，由教师保护放置钥匙，避免无关人员误实操。




互联网型过程控制实训装置,电动机及电气控制实训台

一、基础简介

该实训装置包括电力拖动系统的动力学，交流AC和直线DC电动机的电力拖动、常用低压电器及基础控制电子回路系统的设计等内容,同时多加了基于plc及变频器的电动机基础控制线路，以及常用机床的控制。该实训装置适用来自动化专业与机电一体化专业开设的《电动机及拖动基础》、《工厂继电器接触控制》、《PLC原理及应用技术》、《变频调节速度技术》等课程的技能实训。

二、装置特别点

1. 应用挂式模块件构造，搭配灵活、可随意更改实训结合套件多加实训内容，方便二次研发及功能拓展。

2.实训装置由电源控制屏、实训桌、实训结合套件、电动机、电动机导轨及实训导线等构成。

3.实训装置含有了部分电动机学试验及全部电动机拖动及控制的实训项目，使学生能够理解基础的理论知识及熟练掌控把握实操技能。

三、技术功能

1. 写入电源：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 重    量：380kg

5. 外观尺寸：187cm×70cm×160cm

四、配备及功能简介

（一）GDQ01电源控制屏(钢制双层亚光密纹喷塑构造，金属铝面板)

1.交流AC电源部分

提供三相0～450V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源，配备有一台三相同轴联动自耦调压器（规格：1.5kVA、0～450V）。可调交流AC电源输出处设定有过流保护装置，当相间、线间过电流（A）及直接短路均能自动保护，克服了调换保险丝带来的麻烦，并具有过流声光警报。控制屏的供电由启、停按钮实行控制，具有漏电声光警报、过压保护、过流保护等功能，同时配备有一只急停按钮，方便切断电源，还配备有一只指针式交流AC电压（V）表，经过变换和变换开关，可便利地指示三相电网写入和三相调压输出的每一相的线电压（V）。

提供3相同步变压器1组，380V/3*15V。
