立体仓库系统控制实训装置

基础简介

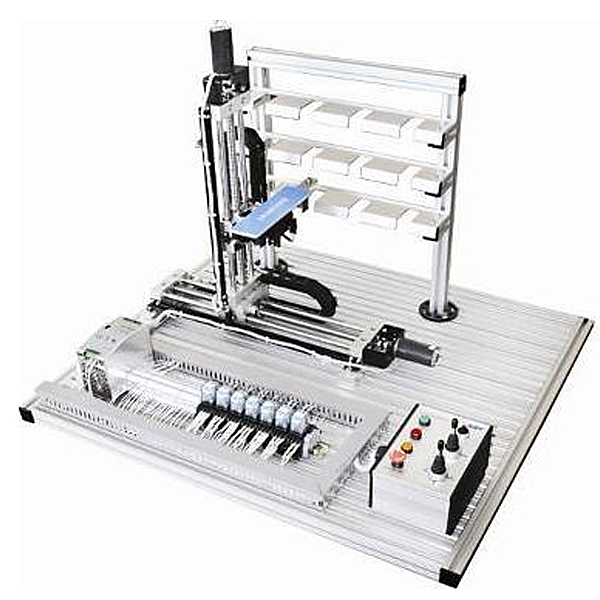

plc控制立库实物模型为实际自动仓储系统的微缩，使用可编程控制器控制，设定有12个货位，在X、Y、Z轴三个方向上准确地驱动感应电动机实行自动储物或取出储物的成品，完善的执行机构可完成现代物流系统中自动存储系统全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备特别点：

1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行PLC学习掌控把握和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

设备构造：

立体停车库实训模型台架为金属构造，实训考核装置模型块的I/O 端子、各常用模型块与的连接端子，均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。

CPU单元（选配）：

一、功能

（1）写入规格限定电压（V）120～230V AC

（2）频率50～60Hz

（3）写入电流（A）50～100mA。

（4）作业存储器100kbyte

立体仓库系统控制实训装置,蓄冷空调制冷实训装置

一、概 述
冰蓄冷空调是运用夜间低谷负荷电力制冰储物在蓄冰装置中，白天融冰将所储物冷量释放出来，减少电网高峰时段空调用电负荷及空调系统装机容量，它代表着当今世界中央空调的发展方向。该实训装置是按照《蓄冷空调系统原理、工程设计及应用》、《蓄能空调技术及其发展》等课程的实践教学而研发设计的新型实训设备。整个装置应用直接蒸发制冰系统，系统主要采用制冷机组、蓄冰装置、空调末端装置、空调循环水泵、乙二醇泵、载冷剂（乙烯乙二醇水溶液）等构成。适合各院校空调工程专业、建筑环境与设备工程等专业相关课程的实训教学。
二、特别点
1.本装应用工业现场的真实蓄冷空调部件，与实际应用接轨；
2.蓄冷空调系统可构成蓄冷运行、取冷供冷运行和常规空调运行三种运行工况；
3.本装置将直接蒸发制冰蓄冷、制冷剂内融冰取冷及大温差过冷有机集合为一体。
4.系统构造简便紧凑、蓄冷取冷便利、控制灵活有效。
三、技术功能
1.写入电源：一相三线～220V±10% 50Hz
2.作业环境：温度-10℃～+40℃；相对湿度＜85%(25℃)；海拔＜4000m
3.装置容量：＜4kVA
4.制冷剂：R134a
5.载冷剂：乙烯乙二醇水溶液
6.安全保护：设定有电流（A）型漏电保护、接地保护，安全符合国家标准
四、系统配备
1.实训台：应用不锈钢构造，构造清晰、紧凑。
2.控制储物柜：钢制双层亚光密纹喷塑构造，构造坚固。前门应用透明设计，可查看到中央控制器(plc主机)、接触器、热保护器等控制元件。面板上面有总电源控制开关、电压（V）表、电流（A）表、手动旋钮开关、作业状态指示灯、系统流程图及PLC主机单元。
3.交流AC电源控制：三相四线制AC380V电源供电，并设定有漏电保护器控制控制屏总电源。
4.控制系统：控制系统由电气控制、PLC可编程控制器、计算机组态监控构成。
