二维工作台PLC控制实验台

基础简介

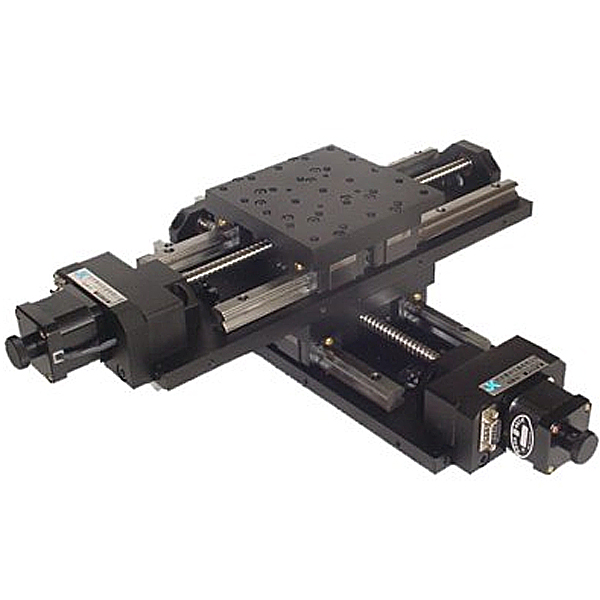

本装置为实际平面二维动作系统的微缩，使用可编程控制器控制，在X、Y轴二个方向上准确地驱动步进电动机实行动作控制的成品，完善的执行机构可完成现代二维动作系统中全部动作过程。

技术功能数值

电源：一相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*500mm

设备构造：

十字滑台控制实训模型为金属构造、各常用模型块连接端子均与安全插座连接，使用带安全插头的导线实行电子回路连接；各指令开关、光电开关、和指示元件的电子回路，则经过端子排实行连接。插拔线连接电子回路与端子连接电子回路相集合，既保证学生基础技能的实训、形成和巩固，又保证电子回路连接的快速、安全和可靠。
3、设备特别点：
1、手动/自动控制模式，针对硬件检验测试及程序校验。
2、开放的执行机构，可按照不一样的控制方案编程，包括不一样的执行系统，适应不一样层次的人员实行学习掌控把握和编程。也可作为课题设计或研究使用。
3、产品为开放式，整体机械构造清晰可见。

部分实训项目：

试验内容
1、机械：装置的机械装配与位置调节；
2、电气：电器元件的布线，执行电动机的选用；
3、传感器：微型光电开关的选用与应用；
4、PLC：PLC控制器的编程及应用。
5、PLC控制步进驱动器实训

热销产品：电工实训台

二维作业台PLC控制实训台,压缩机功能实训装置

“制冷压缩机功能性能测试实训装置”，配备装备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设定有智能温度调动仪、流量计、压力表、电压（V）表、电流（A）表等测量仪表。不但能开设制冷压缩机功能功能数值的测量实训，还能实行制冷循环基础原理的演示实训。适用来职业院校制冷专业相关课程的教学实训。
一、 装置特别点
1.本实训装置按照国际标准GB/T 5773-2004容积式制冷压缩机功能实训方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量
2.应用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统构造紧凑、布置合理，造型美观大方
二、 技术功能
1.写入电源：一相三线～220V±10% 50Hz
2.作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2.5kVA
4.制冷剂：R22
5.制冷量：1.3kW
6.重 量：100kg
7.外观尺寸：120cm×60cm×142cm
三、 基础配备及功能
1.控制屏
应用双层亚光密纹喷塑构造，造型新颖。***上层布置制冷系统，可直观展示制冷系统构造；正面设定有电源控制及测量仪表功能板。下部装备有四个带刹车的万能转向轮，方便位移和固定。
2.制冷系统
1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
3.循环水系统
（3） 水泵2只
主要技术功能数值为：
规格限定功率：95W
规格限定扬程：6m
规格限定流量：1.08立方米/小时
