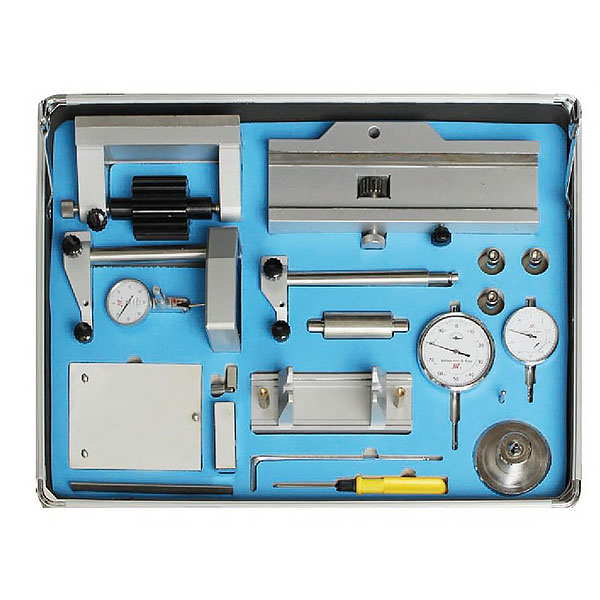

零件形位误差测量实训台

零件形位误差测量实训台,ARM嵌入式系统实训装置

公差协作与技术测量是机械类专业非常重要的一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要构成部分。--科学技术的发展和生产水平的提升，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，集合实际教学现象和教学对象条件为前提，精心研制了一套理论与实际相集合的教学产品。适用来全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检验测试、检验教学。
实训项目
实训一：零件形状误差的测量与检验测试
1.直线度测量与检验测试;
2.平面度测量与检验测试;
3.圆柱度测量与检验测试;
4.圆度测量与检验测试;
实训二：零件位置误差的测量与检验测试
1.平行度测量与检验测试
2.垂直度测量与检验测试
3.同轴度测量与检验测试
4.圆柱跳动测量与检验测试
5.端面跳动测量与检验测试
6.对称度测量与检验测试
实训三：齿轮形位误差的测量与检验测试
1.齿轮径向跳动测量与检验测试;
2.齿轮齿向误差测量与检验测试;




零件形位误差测量实训台,ARM嵌入式系统实训装置

技术功能数值

1.核心板硬件功能数值

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，包括存储器用来ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM   MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH   MT29C2G48MAKLCJA-6IT

1.4电源管理：单独电源管理芯片 TPS65930

1.5LDO：具备LDO

2.底层基板硬件功能数值

2.1FPGA：XC3S250E-P208用来控制逻辑和拓展串行口，给相应的设备分配地址

2.2以太网：1个10/100M自适应以太网控制器DM9000A

2.3LED：12个GPIO控制的LED作业状态指示：6个位于核心板，6个位于底层基板

2.4音频：标准AC97音频控制器小三芯连接口+MIC头  TPS65930

2.5复位：隔离内外部复位信号，多加复位可靠性TC7SH08FU

2.6UART：共7路UART：3路处置整理器自带，4路FPGA外扩，其中1路接红外2路接拓展连接口4路接DB9接头

2.7RTC：单独RTC 1220电池供电

2.87寸LCD：7寸24位液晶屏带电阻式触摸屏16：9 显露，分辨率：800 × 480接在DSS上（AT070TN83）

2.91.8寸LCD：1.8寸TFT LCD，分辨率128*160，挂接于GPMC总线上（HX8310）

2.10触摸屏连接口：SPI拓展出触摸屏连接口，触摸屏与7寸屏配套（TSC2046）

2.11TV-OUT：S-VIDEO连接口一个，混合视频信号

2.12BUFFER：具有总线缓冲器，方便隔离更换
