表面粗糙度对比测量组合实验台

表面粗糙度对比测量结合实训台,单片机研发应用技术实训台

公差协作与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要构成部分。--科学技术的发展和生产水平的提升，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门单独的技术学科，并而且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，集合实际教学现象和教学对象条件为前提，精心.研制了一套理论与实际相集合的教学产品。适用来全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检验测试、检验教学。
实训项目
实训一:外圆车削表面粗糙度对比检验测试
实训二:端面铣表面粗糙度对比检验测试
实训三:刨削表面粗糙度对比检验测试
实训四:平面磨削表面粗糙度对比检验测试
基础配备
实训箱:
箱体应用优质的铝制型材，具有构造坚固、外观美观，内衬为开模成型防震材料，能够有效保护产品免受损坏，外观尺寸: 400*320* 100mm;
结合套件(对象) :

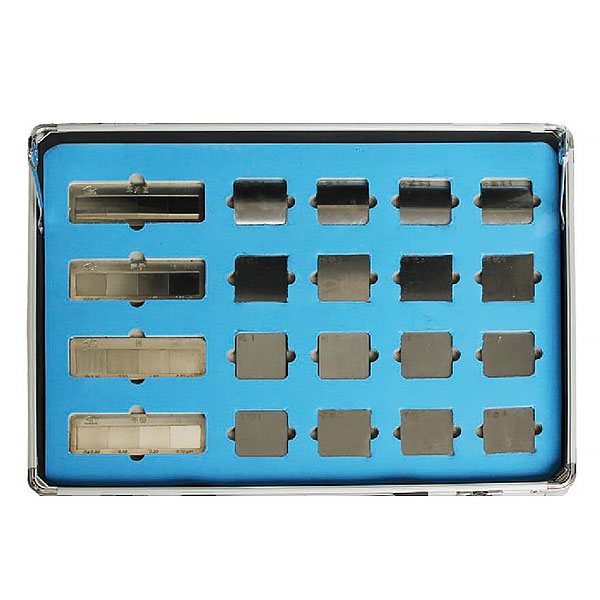

外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等构成;
配套图纸文档实训指导书:
外圆车削表面粗糙度对比样块1套、端面铣表面粗糙度对比样块1套、刨削表面粗糙度对比样块1套、平面磨削表面粗糙度对比样块1套;教学图纸文档实训指导书等;
职业技能综合包括实训虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。




表面粗糙度对比测量结合实训台,单片机研发应用技术实训台

一、基础简介

本装置由控制屏、实训箱式挂式模块件、实训桌构成，经过本实训台可完成单片机的连接口拓展、数值收集、数值显露、键盘控制、定时器等实训，配备装备有拟真器。

设定有电流（A）型漏电保护器，控制屏若有漏电现象，漏电流（A）超过一定值，即切断电源，对人身安全起到一定的保护。

装置应用结合套件式构造，更换实训模型块便捷。如需拓展功能或研发新实训，只需添加实训模型块箱式挂式模块件即可，永不淘汰。

二、主要技术功能数值

1、写入电源：AC220V±10%  50Hz

2、作业环境：温度-10℃～+40℃  相对湿度＜85%（25℃）

3、装置容量：200VA

4、重量：100Kg

5、外观尺寸（cm）：160×75×150

6、箱式挂式模块件尺寸（mm）：410×240×60

三、装置包括

（一）实训屏：实训时放置实训箱式挂式模块件，并提供实训电源，钢制双面亚光密纹喷塑构造。
 1、电源写入:作业电压（V）220V±5%(50Hz)，写入时指示灯亮。
 2、电源输出：有保险丝和漏电保护开关二级保护功能。输出一相交流AC220V作业电压（V）有高精度电压（V）表电流（A）表指示。

A组:直线DC电压（V）+5V/3A，-+5V/3A输出，有高精度直线DC电压（V）表指示电压（V）输出，过流自动保护功能。

B组: 直线DC电压（V）+12V/-12V输出，电流（A）2A输出，有高精度直线DC电压（V）表指示电压（V）输出，过流自动保护功能。

3、功率输出函数发生器：

A、应用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。应用大屏幕LCD显露输出频率、波动线，衰减值。

B、正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

C、频率界限: 0.1HZ~3MHz, 应用键盘直接写入数字设定频率,。

D、输出幅度应用电位器调动，正弦波输出具有20db,40db衰减。

E、方波占空比可调, 调动界限：1%-99%调动；方波和三角波应用TTL电平输出。

F、频率计最高测量界限100MHz，自动换档。
