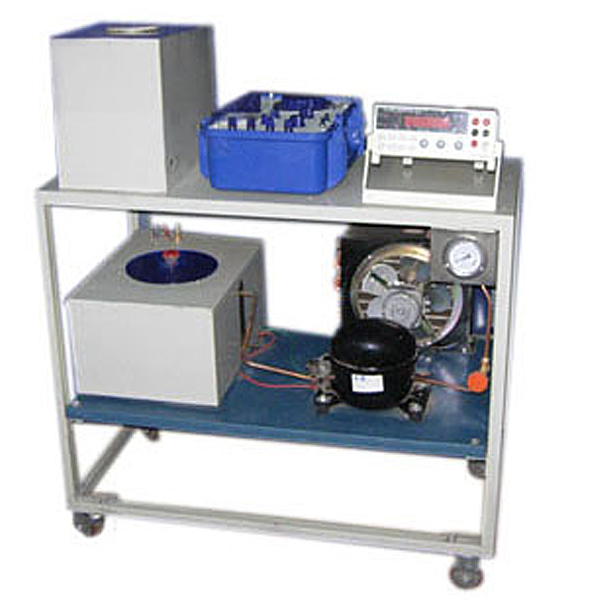

热电偶冷端温度补偿实验台
热电偶冷端温度补偿实验台,电动车电机示教实训1、可作热电偶的标定和校验。2、热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥法
董
热电偶冷端温度补偿实训台,电动车电动机示教实训
实训目的：
1、可作热电偶的标定和校验。
2、热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥法
主要配备：
管式加热炉、功率调动仪、高精度PID调动温控仪、巡检仪、电桥、配套不锈钢实训台等。
技术功能数值：
1、实训管制冷、加热作业电源由低压大功率开关电源供电。冷却风扇DC12V、0.25A。
2、制冷模型块：试验制冷温度最低可达-5℃
3、写入电源：一相AC220V±10% 50Hz，功率1.5KW。
4、管式加热炉，加热功率1.0KW，炉膛中部为恒温区，最高温度600℃。
5、热电势测量界限：K型，0-24.9055mV，E型，0-45.093mV，J型，0-33.102mV（在0-600℃测温界限内由热电偶分度表查得）。
6、智能温控仪表：分度号，K型，测量范围，0-999℃。测量系统配备有智能温度控制仪表（PID调动控温，精度 ±0.2℃），高精度PID调压模型块电子回路。
7、万能温度巡检仪：测量界限：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。
8、高精度数字电桥：补偿器直线DC电桥。
9、一相包括移相交流AC调压模型块（电位器）：功率调动。
10、外观尺寸：1000×500×800mm，外观为不锈钢支架。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
热电偶冷端温度补偿实训台,电动车电动机示教实训
一、产品构成
主要采用汽车交流AC永磁电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、产品功能
1.汽车交流AC永磁电动机及控制器的认知；
2.汽车交流AC永磁电动机及控制器的构造及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备装备完整的实训说明书。
三、产品规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：4kw；
4、电动机规格限定转动速度：3000rpm；
5、电动机作业电压（V）：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平面板喷绘面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
8、下部装配两万向两定向的脚轮，配备装备刹车，便利设备的位移及固定。
9、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
实训目的：
1、可作热电偶的标定和校验。
2、热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥法
主要配备：
管式加热炉、功率调动仪、高精度PID调动温控仪、巡检仪、电桥、配套不锈钢实训台等。
技术功能数值：
1、实训管制冷、加热作业电源由低压大功率开关电源供电。冷却风扇DC12V、0.25A。
2、制冷模型块：试验制冷温度最低可达-5℃
3、写入电源：一相AC220V±10% 50Hz，功率1.5KW。
4、管式加热炉，加热功率1.0KW，炉膛中部为恒温区，最高温度600℃。
5、热电势测量界限：K型，0-24.9055mV，E型，0-45.093mV，J型，0-33.102mV（在0-600℃测温界限内由热电偶分度表查得）。
6、智能温控仪表：分度号，K型，测量范围，0-999℃。测量系统配备有智能温度控制仪表（PID调动控温，精度 ±0.2℃），高精度PID调压模型块电子回路。
7、万能温度巡检仪：测量界限：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。
8、高精度数字电桥：补偿器直线DC电桥。
9、一相包括移相交流AC调压模型块（电位器）：功率调动。
10、外观尺寸：1000×500×800mm，外观为不锈钢支架。
11、建筑大楼与智能楼宇电气装配虚拟拟真系统
热电偶冷端温度补偿实训台,电动车电动机示教实训
一、产品构成
主要采用汽车交流AC永磁电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、产品功能
1.汽车交流AC永磁电动机及控制器的认知；
2.汽车交流AC永磁电动机及控制器的构造及原理；
3.驾驶员的意图与永磁电动机运行之间的体现；
4.常见故障的设定及考核；
5.配备装备完整的实训说明书。
三、产品规格
1、外观尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电动机规格限定功率：4kw；
4、电动机规格限定转动速度：3000rpm；
5、电动机作业电压（V）：72VDC；
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、应用UV平面板喷绘面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
8、下部装配两万向两定向的脚轮，配备装备刹车，便利设备的位移及固定。
9、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
