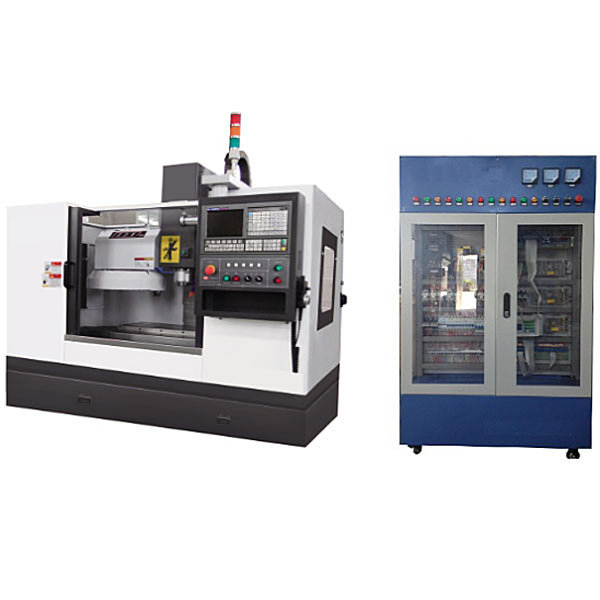

数控加工中心技术考核实训装置
数控加工中心技术考核实训装置,智能数据采集型车刀角度测量实训台近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统
董
数控加工中心技术考核实训装置,智能数值收集型车刀角度测量实训台
近年来，--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提升学生的动手能力和解析解决问题的能力，全面学习掌控把握掌控把握数控系统的控制原理、数控编程、电气设计方法及装配调节测试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司研发了数控加工中心电控系统原理及调节测试维修实训台实习装置。使用该装置可以使学生掌控把握数控加工中心系统控制原理、电气设计方法、元件的选用、加工中心电气装配及调节测试、故障诊断维修、零件程序编制及图形模仿加工过程等多项实训内容，达到工业生产现场实习效果。该装置应用开放式构造、模型块化设计，既可用来教学、也可用来课程设计、毕业设计和实训，有利于提升学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和适用市场需求。该装置也可以帮助科研技术人员进一步理解数控加工中心构造，同时也为技术人员实行数控铣床系统的二次研发提供了必要条件。该实训装置的主要器件均选用工控产品。
一、实训台配备有：伺服主轴1套、冷却泵1台、伺服电动机3台、限位等。
二、实训台技术功能数值：
1、写入电源：AC380V（三相五线制）、50HZ
2、故障考核：16项（智能型）
3、作业环境：温度-100C～400 C
4、整机容量：≤8kVA；
5、实训电气储物柜尺寸：长×宽×高＝1000 mm×650 mm×1800 mm；
机床 外观 尺寸：长×宽×高＝2000×1720×2500mm
电气装配板尺寸：长×宽＝1000×900mm；
6、数控铣床智能考核系统功能：
1）应用最新 MCU 技术 RAM 处置整理芯片的数字化包括电子回路板与配套无线故障设定控制系统，系统平稳、不易感染病毒。
2）控制模型块(PC 控制终端或手持位移控制终端)和驱动模型块(智能故障设定驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
3）驱动模型块内置智能故障设定控制系统，配备有专用新型无线数值传输模型块(可插拔型)和RS232 串行通讯连接口，可无线组网通讯和 RS232 有线通讯。
4）手持位移控制终端应用 7 寸高清晰彩色液晶触控屏，中文菜单式触控实操界面，人机对话友好。手持位移控制终端可控制随意一台带驱动模型块的实训设备。
5）手持位移控制终端不联网时可作单机实操，当带驱动模型块的实训设备无线组网时，手持 位移控制终端可无线进网作为联网终端，可作学生机登录实训与考核的实操终端，也可作教师机登录出题设故的实操终端。
数控加工中心技术考核实训装置,智能数值收集型车刀角度测量实训台
智能车刀量角仪是我公司在车刀量角仪的基础上改造而成的，把传统的人工读数的变电子数字显露，配备装备高精度角度传感器，使测量精度在车刀量角仪上提升一级，便利快捷，简便，实用。
产品特别点：
1、自动车刀角度测量仪配备装备三个高精度传感器，便利快速测量前角，后角，刃倾角，前后副角的角度。
2、配备有高品质4N无氧铜，抗氧化，进口PVC绝缘，高效率传输传输数值线。
3、设备本身是由45号钢精加工而成，表面经发黑处置整理，刻度盘表面经镀铬处置整理，表面经激光印字，清晰可见。
4、全铝机箱，外型美观、做工精致、造型新颖，配备有2MM铝前后面板氧化拉丝，箱体喷塑处置整理，可以在两侧面配备有散热孔，便利设备长时间运行。
5、配备装备智能型工控板，收集数值信号，4路AD模仿量写入,通信口支持COM/RS232,458,MODBUS RTU主从协议。
6、4.3寸真彩触摸屏，能就地实时显露各种测量角度的数值
7、具有任何角度，一键对零功能。
产品功能：
1、前角测量
2、后角测量
3、刃倾角测量
4、主偏角测量
5、副偏角测量。
产品配备：
1、精度要求：测量误差±0.1度。
2、材料要求：45 钢淬火
3、备品备件要求：高速钢车刀四把及设备常用五金工量具一套
450车刀(车外圆、平端面、倒角) 900车刀(精车刀、车外圆、平端面)
750车刀(精车刀、车外圆、平端面) 5MM切刀(切断、切槽)
4、产品尺寸：300*320*420mm（长*宽*高）
