摩托车整机电器示教实训台

摩托车整机电器示教实训台,施耐德PLC综合实训装置

一、产品简介

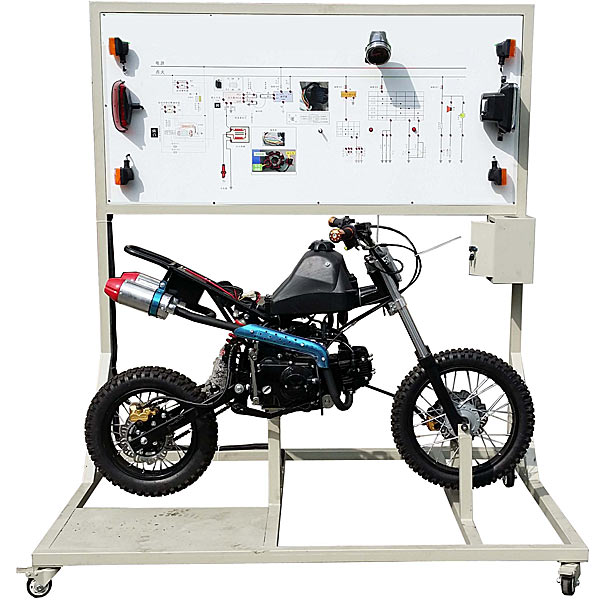

该设备应用 摩托车 总成与 整车电器实物为基础，充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统等电器各系统的构成构造和作业过程。
适用来学校对整机与全车电器理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的整机与全车电器系统，充分展示整机与全车电器系统的构成构造。
2.接通电源，操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、喇叭系统、起动系统等电器各系统的作业过程。
3.设备面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；面板打印有永不褪色的彩色电子回路图；学生可直观对照电子回路图和实物，认知和解析整机与整车电器各系统的作业原理。
4.面板上装配备有检验测试端子，可直接在面板上检验测试整机与整车电器各系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.设备面板部分应用面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置。
6.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




摩托车整机电器示教实训台,施耐德PLC综合实训装置

一、产品基础简介：

  plc自动化控制实训台”是按照国家劳动和社会保障部职业技能鉴定中心为维修电工技师、技师的职业培训与技能鉴定而研制的，它适合PLC可编程控制实训教学及技师技能鉴定考核。

二、装置特别点

1、本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机结合套件、通信模型块等构成。

2、应用挂式模块件构造，具有开关量、模仿量、控制对象等单元，能完成逻辑、模仿、过程、动作等的控制实训教学。

4、装置设定有电压（V）型和电流（A）型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设定有定时器兼报警记录仪，记录实训考核时间及误实操次数。

三、技术功能

1、写入电源：三相四线（或三相五线）～380V±10% 50Hz

2、作业环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜0.5kVA

4、重 量：100kg

5、外观尺寸：1700mm×700mm×1650mm

6、安全保护：具有漏电压（V）、漏电流（A）保护装置，安全符合国家标准

四、实训装置的基础配备及功能

实训装置由控制屏、实训桌、主机实训结合套件、实训模型块、等构成。

（一）控制屏

1、交流AC电源控制单元

三相四线380V交流AC电源经空气开关后给装置供电，电网电压（V）表监控电网电压（V），设定有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电警报指示及警报复位。

提供三相四线380V、一相220V电源各一组，由启停开关控制输出，并设定有保险丝保护。

2、定时器兼报警记录仪

定时器兼报警记录仪，平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或实操错误所造成的漏电警报次数。

3、直线DC电源、直线DC电压（V）/电流（A）表、逻辑电平输出及指示等
