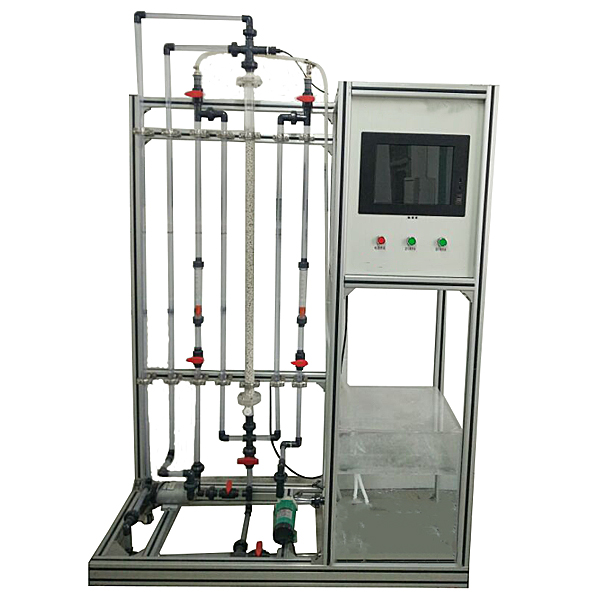

填料塔实训台

填料塔实训台,立库控制系统实训装置

装置功能：
1、掌控把握脉冲法测量填料塔中液相停留时间的分布方法。
2、掌控把握用矩量法估计液相返混功能数值的Pe(彼可列数)的方法。
主要配备：
有机玻璃填料塔、不锈钢水槽、液体加料泵、转子流量计、电磁阀、中央处置整理器、触摸屏、高品质铝制型材框体结构。。
公用设施:
水：装置自带水箱，连接自来水。实训时由水箱循环泵送入系统，循环使用。
电：电压（V）AC220V，功率1.0KW，标准一相三线制。每个实训室需配备1～2个接地点（安全地及信号地）。
实训物料：自来水、KCl溶液
技术功能数值:
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压（V）：220V；电流（A）：10A。
2、有机玻璃填料塔，内径90mm,高1.5m，整规高效不锈钢丝网波纹填料。
3、液体加料泵，不锈钢离心泵：流量30L/min，扬程15m，功率370W。
4、无油空压机：功率550W，排气量36L/min，规格限定排气压力0.8MPa。
5、不锈钢水槽：容积60L，304卫生级不锈钢材料。
6、水流量：60-600L/h，气体流量0.4-4m3/h；查看、控制流量。
7、中央处置整理器：执行速度0.64μs，内部存储容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数值处置整理运算。
8、模仿量模型块：多达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
9、温度模型块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。





填料塔实训台,立库控制系统实训装置

基础简介

立体仓库实训装置是按照实际工业生产中使用的立体仓库（高架库）实物为模本，并实行了相应的缩小和适当的简化而设计完成的具有实际实操功能和实训功能的一套产品。本装置应用了常见的各种物品为"仓库"的存取对象，经过 的控制可以完成分类、出库、入库等作业。使用 VisualBisic6.0 编程系统研发的上位机控制系统，管理存取对象的出入库等作业。

技术功能数值

电源：一相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
温度： 0 ℃～ 40 ℃；
环境湿度：＜ 90% （ 40 ℃）；
安全保障功能具有接地保护、漏电保护功能，安全性符合相关的国标标准。

可实行以下项目的实训

西门子 S7-200 plc 的基础指令实训（ PLC 种类及型号可由学校具体选用）
基于 PLC 控制的步进电动机系统实训
基于 VisualBisic6.0 的 PLC 控制界面运用（上位机系统）
经过上位机系统实行货物的分类、出入库管理
上位机与 PLC 的通信
基于 PLC 控制的立体仓库实训

配备

立体仓库实训系统包括实训台、库架、西门子 224PLC （晶体管）、步进电动机及驱动、控制面板、开关电源等。
实训台：应用铝制制作而成，简洁耐用而而且美观大方；
库架：包括铝制组装而成的五列四层架体和一个单独的存取架；
PLC ： PLC 种类及型号可由学校具体选用。建议选用 西门子 S7-200CPU224 DC/DC/DC ， 14入/10出，为晶体管输出型，带2路PTO脉冲输出。
步进电动机及驱动：取货架左右动作驱动步进电动机；取货架上下动作驱动步进电动机
直线DC电动机：完成取货架伸出、收回动作，DC 24V，带减慢速度器；
开关电源：把 220V 交流AC电变换成 24V 直线DC电，为整个系统电子回路供电；
