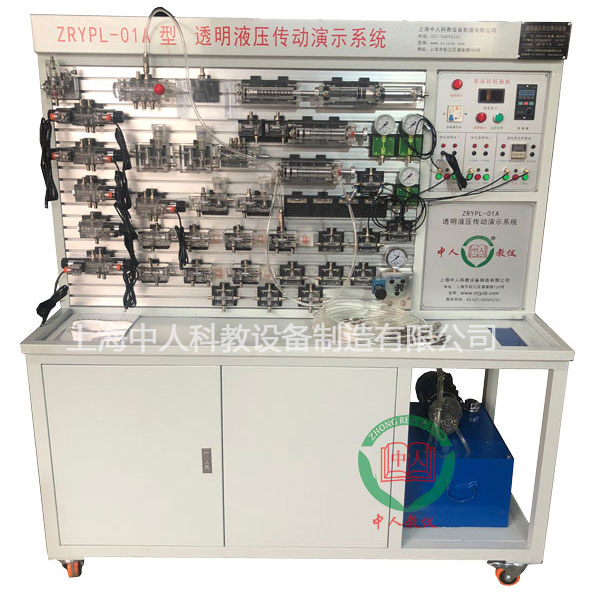

透明液压传动演示实验台

1、电源：AC220V  50Hz

2、直线DC电源：写入AC220V  输出DC24V/2A

3、液压实训油泵电动机功率：250W，配备有专用的电动机调节速度器，调节速度界限：0－1700r/min

4、实训作业时离液压实训台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V   吸力30N

7、实训台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数值：

交流AC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔

透明液压传动演示实训台,框体结构式主开关实训台

一、 概 述

本装置是为各航海职业院校的船舶电气专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考核而研制的。它适用来课堂演示，船舶主开关的实操及培训实习。

二、 产品特别点

1. 面板上印有主开关控制电磁合闸原理图和脱扣示意图

2. 配备有电压（V）表电流（A）表来指示三相电压（V）和电流（A）

3. 配备有遥控分合闸按钮和分合闸指示灯

三、 技术功能

1. 写入电源：AC380V±10%  50Hz

2. 作业环境：温度-10℃～+40℃  相对湿度＜85%（25℃）  海拔＜4000m

3. 装置容量：＜1.5kVA

4. 外型尺寸：700mm×600mm×1700mm

四、 装置构成和配备

1.电源开关

用带漏电保护的空气开关控制储物柜子的总电源，储物柜子顶部装备有风扇，当储物柜内温度偏高时打开风扇，为控制储物柜散热。

2.实操电气线路图

面板上印有主线路控制线路电磁合闸原理图及脱扣示意图，可直观地看出DW95控制线路作业原理。

3.断路器控制线路测试仪表区

面板上装备有一个电压（V）表和一个波段开关用来指示三相电压（V），三个电流（A）表用来指示三相电流（A），这些元件全部直接装配在面板表面。

面板上还装备有作业指示灯、实操按钮，用来对断路器状态的指示和控制。
