机构运动简图测绘示教实训装置

机构动作简图测绘示教实训装置,汽车防盗系统实训台

用来机械原理课程开设“机构动作简图测绘及解析实训”。工件美观大方，精加工装配精度高，动作构件、动作灵活、无干涉现象。

主要技术功能数值：
1.模型材料：应用铝制材料或实物制作。
2.动作构件机械精加工，装机精度高，机构动作灵活。
3.各模型底层基板、支架统一烤漆，动作部分实行分色处置整理，美观大方（如有底层基板）。

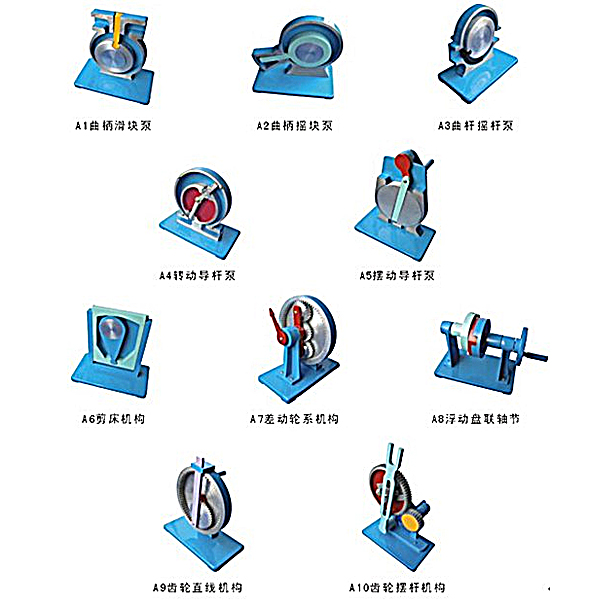

基础型10件

A1曲柄滑块泵
A2曲柄摇块泵
A3曲杆摇杆泵
A4转动导杆泵
A5摆动导杆泵
A6剪床机构
A7 差动轮系构造
A8浮动盘联轴节
A9齿轮直线构造
A10齿轮摆杆构造





机构动作简图测绘示教实训装置,汽车防盗系统实训台

一、功能简介

该设备应用 汽车发动机防盗系统实物为基础，充分展示发动机防盗系统的构成构造和作业过程。
适用来学校对发动机防盗系统理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的汽车发动机防盗系统，充分展示汽车发动机防盗系统的构成构造。
2.可分别使用合法钥匙和非法钥匙起动设备，摇转曲轴和信号轮，合法钥匙可使发动机电控系统产生喷油器喷油、火花塞点火、油泵作业等，非法钥匙则锁住发动机电控系统，真实演示发动机防盗系统的作业过程。
3.示教板面板应用防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；面板打印有永不褪色的彩色电子回路图与作业原理示意图；学生可直观对照电子回路图和实物，认知和解析汽车发动机防盗系统的作业原理。
4.示教板面板上装配备有检验测试端子，可直接在面板上检验测试汽车发动机防盗系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.示教板面板上装配备有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元、防盗控制单元实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测试、功能数值设定、波动线解析、钥匙匹配等自诊断功能。
6.示教板面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
7.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
