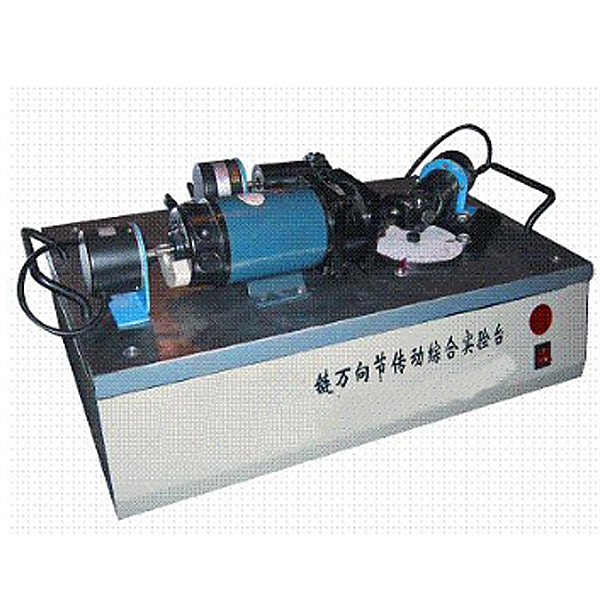

链万向节传动综合实验装置
链万向节传动综合实验装置,汽车传感器与执行器综合实训装置１. 链传动多边形效应实验（１）主从动链轮齿数不一样时，链传动的瞬时传动比波动测试及理论计算（２）主从动链轮齿数一样时，链传动的瞬时传动比恒定测试及理论计算
董
链万向节传动综合实训装置,汽车传感器与执行器综合实训装置
一、实训内容
１. 链传动多边形效应实训
（１）主从动链轮齿数不一样时，链传动的瞬时传动比波动测试及理论计算
（２）主从动链轮齿数一样时，链传动的瞬时传动比恒定测试及理论计算
2. 万向节传动实训
（１）单万向节传动比波动测试及理论计算
（２）双万向节传动比恒定测试调动
二、主要技术功能数值
１.电动机功率：90Ｗ
２.电动机转动速度：0~250转/分
３.链轮齿数；11
４.大链轮齿数：15
三、 功能特别点
（１）从动链轮可更换，可测试对比主从动链轮齿数不一样时和齿数一样时的瞬时传动比改变现象。
（２）实训台配备了单万向节和双万向节，可测试对比两种万向节的瞬时传动比改变现象。
（３）万向节支座可平移和摆动0~45°角度，可测试对比各种角度现象下的瞬时传动比的改变现象。
（4）虚拟拟真教学系统
机械实训安全教育虚拟拟真系统：本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，设定有机械安全距离实训，机械安全保护装置实训、机械安全防护设计基础考核，实训实行时，三维（3D）漫游画面应用箭头与脚印图案提醒位移至实训位置，机械对象周围圆圈显露了作业半径，实训过程伴有三维（3D）机器人的对话框提醒。
链万向节传动综合实训装置,汽车传感器与执行器综合实训装置
一、产品简介
该设备应用汽车传感器与执行器系统的真实部件，充分展示汽车传感器与执行器系统的构成构造和作业过程。
适用来学校对汽车传感器与执行器系统理论和维修实训的教学需要。
二．功能特别点
1.应用完整的发动机传感器与执行器部件（元件应用积木模型块制作，灵活取放与固定实训挂式模块件），使用曲轴传感器信号轮，模仿发动机运行；实训插接导线连接好后，可真实演示发动机传感器、控制单元、执行器的作业过程(如火花塞点火、喷油器喷油、燃油泵作业的动作过程。)
2.装配原车发动机控制单元，结合仪表，燃油箱，油泵，油泵继电器，保险丝盒，喷油嘴4个，喷油导管，喷油量杯，可位移台架，多个传感器和执行器。
3.示教板面板上绘有彩色喷绘电子回路图，学生可直观对照电子回路图对接传感器与执行器，认知和解析汽车传感器与执行器系统的作业原理。
4.示教板上装配备有燃油箱，燃油量传感器，发动机控制单元，结合仪表，油泵继电器，点火开关，诊断座，保险盒，装配喷油嘴和量杯，面板上装配备有检验测试端子，可直接在面板上检验测试发动机控制系统电子回路元件的电信号。
5.设备面板上传感器侧装配备有检验测试端子，可直接对接传感器与执行器。
6.模仿曲轴位置传感器信号，可使燃油泵作业，喷油嘴喷油，火花塞点火。
7.设备上装配备有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测试、功能数值设定、波动线解析等自诊断功能。
8.设备面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
9.设备底架部分应用钢性构造焊接，表面应用烤漆工序技艺，带自锁脚轮装置，位移灵活。
10.设备作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
11.元件应用积木模型块制作，固定件应用冷板冲压成形。
12.实训桌应用钢木构造制作，美观大方。
13.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
