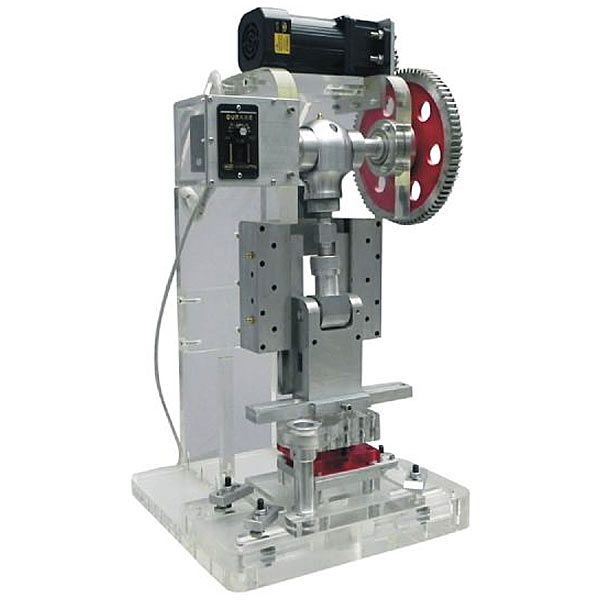

冲压机模仿真实验台

冲压机模拟真实训台,蜗杆传动效率测试实训台

一、基础简介：
本机是对生产用机实行了微缩和改进，具有体种小、可随意位移，适用来课堂教学的微型实训台。该产品以完成冲裁、拉伸、成型等动作。具有构造简便，实操便利，而且价格低廉的优点，无噪音无污染，并而且可应用220V电压（V），可在任何有电场所使用。填补了模
具教学中无实训用机的空白。本机可对透明拆卸装配模具实行课堂上模仿演示，能在实训中看到模具的动作过程，提供设计人员对模具设计中的各机构产生更为实际的思维。
二、主要特别点：
1、 机身及配套模具全部应用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨功能好，长久不变色演示效果逼真。
2、 本套产品共设计有六套配套模具，可供用户实行选配。
三、技术功能数值：
1、 交流AC电源：一相220VAC 50HZ
2、 配套模具尺寸：200×150mm
3、 演示台尺寸（mm）：450×450×820
4、 整机重量：约70kg
四、配套注塑模（选配）
1 冲孔模 200×150mm
2 落料模 200×150mm
3 折弯模 200×150mm
4 拉深模 200×150mm
5 级进模 200×150mm
6 复合模 200×150mm




冲压机模拟真实训台,蜗杆传动效率测试实训台

该实训台用来普通蜗杆传动效率测试，是机械设计实训室的重要设备之一。
实训项目内容:
1.蜗杆传动效率与转动速度及荷载量的测试实训,测绘制作解析曲线;
2.蜗杆头数对传动功能影响对比解析;

主要技术特别点:
1.配备装备专用实训系统，对数值实行处置整理、解析，可以显露、保存、打印实验测试实训曲线。
2.磁粉限制动作器外壳浮动，设定拉压力传感器准确测出输出转矩，从而保证传动效率的测试精度。
3.实训台外观为作业台板+箱储物柜落地式构造，下装备有可调地脚螺栓和活动轮，方便实训室调节布置。
4.虚拟拟真教学系统
