机械创意实训台,液压故障诊断与维修实训台
一、技术要求
1、实训项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇动作机构1种
9)确定孔与轴的协作类型及基准制，选用加工精度等级。
10)测绘零部件图及装配图。
11)拟定零件加工工序技艺路线及装配工序技艺过程。
2、基础构造

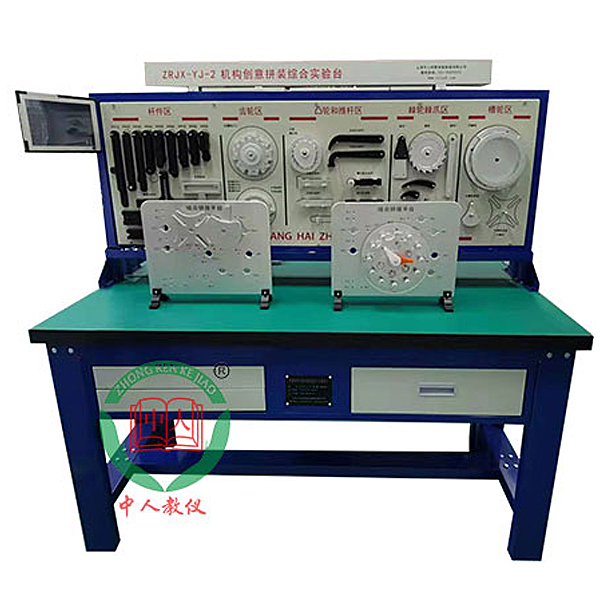

实训台：由机架模型块、机构零部件模型块、作业台模型块、标准件模型块、工量具模型块等构成。实训桌和挂架应用优质冷作铁板经钣金加工而成。主要零部件挂在挂架上，作业台上置10吋平面板显露器1台，可显露实操各机构搭接拆卸装配过程和使用方法。
3、主要功能
主要用来机械原理机械创新设计等课程开设的机构结合创新及其拼接组装、拟真实训,经过实物机构装配，深入对机构构成原理及动作特别点的认知，确定孔与轴的协作类型，选用加工精度，测绘零部件图，装配图，拟定加工工序技艺路线，装配工序技艺过程，培养学生机构综合设计能力及工程实践动手能力。实训台提供的备品备件可完成不少于32多种机构动作方案的拼接组装实训。
