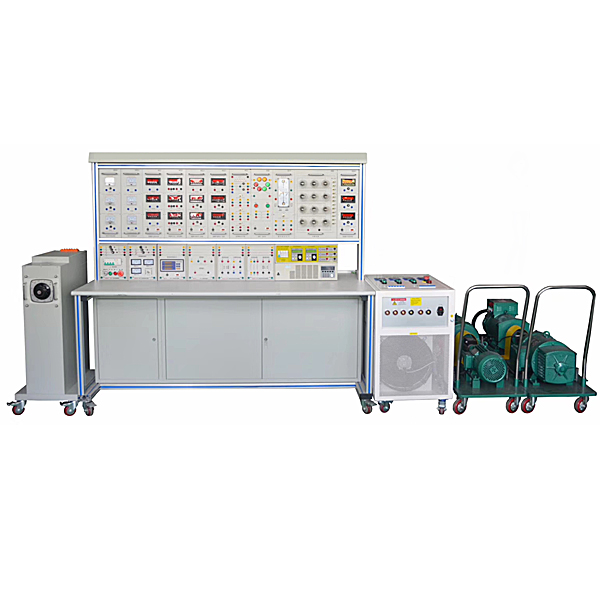

大功率电机控制技术实验装置

1.各功能结合套件应用积木式构造，方便二次研发及功能拓展；

2.全部实训连线均在控制屏面板上连接即可，无需直接接触电动机，安全可靠性；

3.全部电动机均选用工业现场应用的2kW中小型功率电动机，能真实反映电动机本身特性；

4.该实训装置带有电压（V）型和电流（A）型漏电保护功能，保证实训进程中实操者的人生安全和设备的保护；

5.整套性强，从仪表器具仪表、专用电源、电动机机组、实训部件及实训专用导线等均配套齐全；配套件的功能、规格等紧密集合实训的要实行配备。

二、技术功能

1.写入电源：三相四线AC380V±10% 50Hz

2.作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外观尺寸：189cm×80cm×170cm

三、装置的基础配备

实训装置由控制屏、实训桌、交直线DC电源、测量仪表结合套件、负载结合套件、电动机机组、实训箱式挂式模块件、实训导线及备品备件等构成。

（1）交流AC电源部分

提供三相0～450V可调交流AC电源，同时可得到一相0～250V可调的交流AC电源，配备有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流AC电源输出具有短路保护装置，当相间、线间过电流（A）及直接短路均能起到保护。控制屏的供电由启停按钮实行控制，同时具有漏电声光警报、过压保护、相序指示、缺相指示功能；配备有三只指针式交流AC电压（V）表，经过变换开关，可指示三相电网电压（V）和三相调压电压（V）。

（2）直线DC电源部分

«双路直线DC电源：一路0～250V（3A）可控直线DC励磁电源（具有欠励保护、过流、短路及过压保护声光警报功能），另一路0～250V(20A)可控直线DC稳压电枢电源（过流、短路及过压保护声光警报功能），具有内部、外部两种控制模式，内部控制模式下，经过面板上的电位器来调动直线DC电压（V）输出；外部控制模式下，经过外加给定信号来控制直线DC电压（V）输出，可用来电动机闭环控制等实训；设定有一只直数字电压（V）表，经过开关变换，监示励磁电压（V）及电枢电压（V）输出。

同步电动机励磁电源：0～100V（4A），带短路保、过流保护功能。

大功率电动机控制技术实训装置,中央弹簧离合器运行实训台

一、产品简介
该设备应用中央弹簧式离合器实物为基础，各部件齐全，布置合理，可全面展示中央弹簧式离合器的内部构造和部件动作现象，适合于中央弹簧式离合器理论和实践实操的教学需要。
二、功能特别点
1.应用真实的中央弹簧式离合器部件，充分展示中央弹簧式离合器的内外构造。
2.手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示中央弹簧式离合器的作业过程。
3.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
