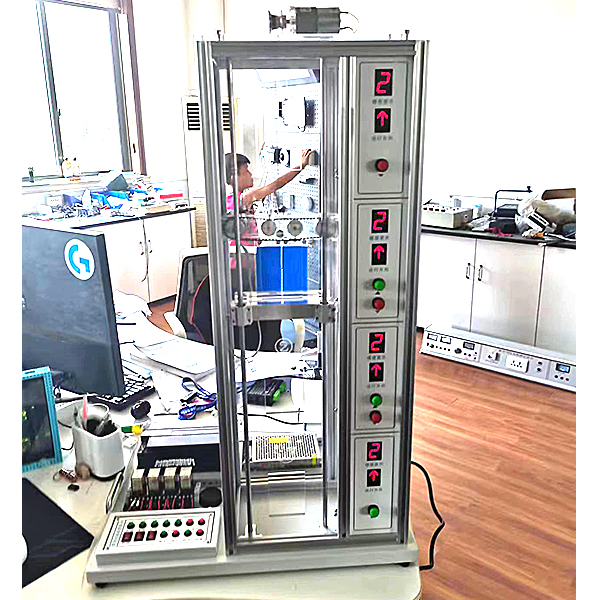

四层电梯模型PLC控制实验装置

系统功能

plc控制电梯实训模型将、应用、位置控制、复杂的开关量控制、时序逻辑控制有机集合成一体的教学装置。适合于楼宇自动化、等专业的相关实训课程。能适用各高等院校所开设的《楼宇电梯系统运行管理与维护》、《现代电梯控制技术》等多个专业课程的主要实训项目，适合学生实行PLC实训、毕业设计和课程设计。

产品说明及系统功能

1. 四层电梯实训系统是按照实际电梯构造设计而成，具备实际电梯的几乎 全部的功能；具有实际电梯拟真构造，井道附近装配各楼层的外部呼叫按钮和轿箱状态显露装置。每部电梯全部有单独的电气控制系统和轿厢门安全控制系统。

2．模型主体应用高级铝制和高档有机玻璃材料制作，结实美观，透明性好，方便查看内部构造及实训动作。排线由多根构成，随轿厢上下自由动作，简洁安全，有条不紊。

3．电梯的模型的楼层数为4层。提供电梯控制的各种功能的检验测试信号、执行机构和显露器件。检验测试信号分为外呼信号、平层信号、位置检验测试信号、轿厢门开启及闭合位置信号等。电梯轿厢可上下运行，轿厢门具有开关和限位等保护功能。每个楼层显露当前轿厢所处的楼层位置、运行方向、外呼按钮信号具有记忆功能，与实际电梯相同。

4．轿厢的升降和厢门的开和关可以单独控制；电梯到某一楼层后，厢门自动完成开门或关门。

5．具备关门防止夹人功能和超重报警功能，防夹开关触动后，门迅速开启，与实际相同。

6．电梯的升降、开关门速度可调，动作平稳。

7．具有升降和开关门硬件保护功能，提升了系统的安全性。

8．配备有专用的内部信号控制器，接线简捷，控制便利。

9．该电梯模型的电气部分由两个直线DC电动机、位置显露装置、限位开关、等构成。

10．电梯模型由曳引系统、导向系统、门系统、轿厢系统、配重系统、

电力拖动系统、电气控制系统、安全保护系统等构成：

a)曳引系统由曳引系统直线DC电动机、曳引钢丝绳、导向轮等构成，是电梯的动力源。

b)导向系统由导轨、导轮和导轨架等构成，使轿厢和配重只能沿着导轨

作平稳升降动作。

c)门系统由轿厢门、开门机、联动机构等构成。轿厢门设在轿厢入口、

由门扇和门导轨架等构成。

d)轿厢的厢体由厢底、厢壁、厢顶等构成轿厢内部的功能安钮装在电梯底座的上部。


四层电梯模型PLC控制实训装置,气压助力离合器运行实训台

一、产品简介
该设备应用气压助力操纵离合器实物为基础，各部件齐全，布置合理，可全面展示离合器的内部构造和部件动作现象，适合于气压助力操纵离合器理论和实践实操的教学需要。
二、功能特别点
1.应用真实的气压助力操纵离合器部件，充分展示气压助力操纵离合器的内外构造。
2.手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示气压助力操纵离合器的作业过程。
3.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部件显露零部件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
3、实战实操：三维（3D）零件整齐摆放于桌面，由学生手动选用对应的零件并位移至轴系构造上，摆放顺序正确而且位置正确时零件才能装配上去，设定有重新开始按钮，便利学生重新实行虚拟实训。将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称。
C、常见机械机构设计与拟真可选铰链四杆机构设计与解析、I\II型曲柄摇杆机构设计与解析、偏置曲柄滑块机构设计与解析、曲柄摆动导杆机构设计与解析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
