变电站模拟实训台

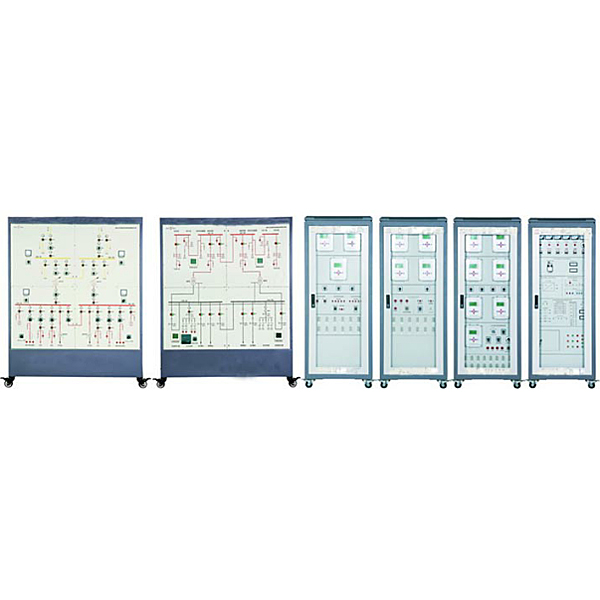

该系统由一次系统屏、二次保护储物柜、变电站后台系统三部分构成。一次系统应用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧应用单母分段,35kV侧应用单母分段带旁母接线。二次部分全部应用微机型继电保护装置和测控装置，分为四个保护储物柜装配；能上传数值，接受监控主机命令，完全适用“四遥”功能和远动的要求。同时应用多串行口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设定有典型完整的一次系统，开关、刀闸应用不一样类型开关实操，互锁设定完备。 电气线路可设定多种类型故障；

2. 二次继电保护装置配备完整；

3. 间隔层设备功能良好，运行可靠；

4. 通信系统具备单独的通信信道，适用无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配备齐全；

6. 开放性强，保护测控装置应用标准通讯协议，系统系统应用工业组态系统，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑**﹑***小运行方式

(2) 电气系统短路

(3) 微机保护装置基础功能性能测试

(4) 微机定时限过电流（A）保护

(5) 微机无时限电流（A）速断保护

(6) 微机带时限电流（A）速断保护

(7) 阶段式电流（A）保护

变电站模仿实训台,现代制冷与空调系统技能实训装置

一、 产品基础简介
该产品含有了制冷、热力学、传热学和电气控制等技术，主要采用热泵型家用空调系统和空气源热泵系统两大部分构成。在铝制导轨式实训台上装配冷凝器、蒸发器、节流装置、压缩机、控制电子回路等，包括一个典型的制冷装置，电气控制应用箱式挂式模块件式，能实行制冷系统的组装、调节测试、运行，真实呈现制冷装置的作业过程，经过对制冷系统的装配、保压、检漏、抽真空、电气连线、加氟、系统调节测试及工况调节等，完成对学生的现代制冷与空调系统设备装配、调节测试和维修技能实训。
按照项目教学，可完成以下典型作业任务：
任务一：热泵型家用空调系统
含有：热泵型家用空调系统的定位装配、保压、检漏、抽真空、电气连线、加氟、系统调节测试及工况调节等。
任务二：空气源热泵系统
含有：空气源热泵系统的定位装配、保压、检漏、抽真空、电气连线、加氟、系统调节测试及工况调节等。
二、 技术功能数值
1. 写入电源：一相交流AC220V±10%  50Hz
2. 作业环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜2kW
4. 制冷剂：R22
5. 外观尺寸：160cm×80cm×155cm
6. 安全保护：具有漏电压（V）、漏电流（A）保护装置，安全符合国家标准
