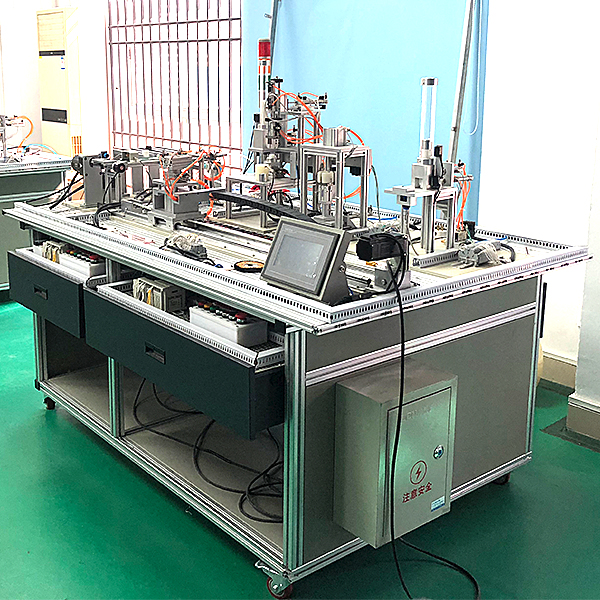

自动生产线考核实训台

该实训装置是按照各大专院校培训学生光机电一体化控制理论、职业能力考核和技能竞赛的实际需要研发生产的、符合自动化教学与实践的光机电一体化实训装置。该实训装置囊括了机电一体化等专业学习掌控把握中所涉及的机械、传动、气动、传感器、plc、变频调节速度、人机界面、互联网通讯等丰富的电气控制技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提升学生动手能力和实践技能而设计的实用性很强的实训设备，是机电一体化专业教育培训的理想设备。

二、特 点

实训系统由五个单元构成，分别为：供料单元、输送单元、加工单元、装配单元和分类单元，控制系统选用西门子PLC实行控制，具有较好的柔性控制，即每单元各有一套PLC控制系统单独控制，在基础单元模型块培训完成以后，又可以将相邻的两个单元、三个单元…直至五个单元连在一起，学习掌控把握复杂系统的控制、编程、装配和调节测试技术。

三、技术功能数值参考规格

1、交流AC电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外观尺寸：长×宽×高=1980mm×960mm×1500mm；

4、整机功耗：≤1.5 kVA；

自动生产线考核实训台,新能源汽车电动机功能实训装置

一、设备概况
1、基础简介
新能源电动机功能试验台由实训台架、DC电源、三种新能源汽车常用电动机（永磁同步、交流AC异步、轮毂电动机）、三种新能源汽车配套电动机控制器、加快速度踏板、档位器、数字显露电压（V）电流（A）表、转动速度表、扭矩表、功率表等模型块构成。
二、功能特别点：
1、设备可以模仿电动汽车在匀速，加快速度，减慢速度，上坡，下坡状况下电动机的状态，实操与真实电动汽车相一致。
2、实训台可以显露电动机转动过程中的动态功能数值，如电压（V），电流（A），扭矩，转动速度，功率等。
3、电动机测试上位机系统可以显露一段时间内电动机扭矩，转动速度，功率的改变曲线，可以直观的显露这几项功能数值在电动机加快速度，减慢速度过程中的改变现象。
4、设备装配备有故障考核装置，可以对线路实行故障设定，实训学生排除线路故障的能力，同时老师可以用设备对学生的能力实行考核。
5、实训学生电动机拆卸装配、测量、构造认知的能力，同时老师可以用设备对学生的能力实行考核。
6、机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
