变电站模拟实验台

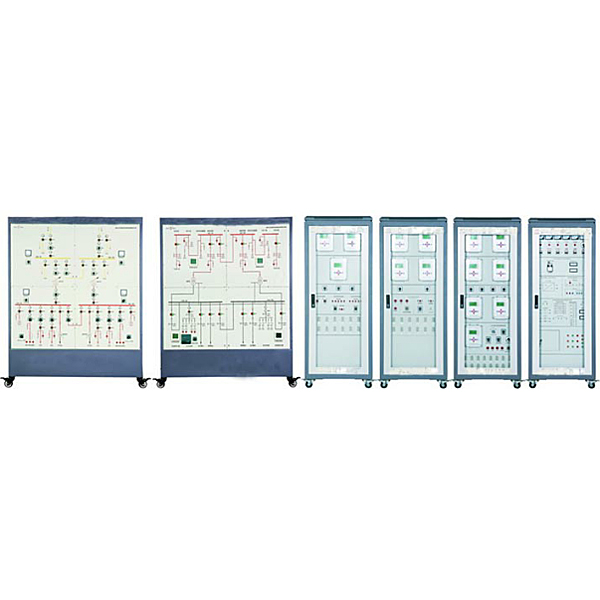

该系统由一次系统屏、二次保护储物柜、变电站后台系统三部分构成。一次系统应用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧应用单母分段,35kV侧应用单母分段带旁母接线。二次部分全部应用微机型继电保护装置和测控装置，分为四个保护储物柜装配；能上传数值，接受监控主机命令，完全适用“四遥”功能和远动的要求。同时应用多串行口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设定有典型完整的一次系统，开关、刀闸应用不一样类型开关实操，互锁设定完备。 电气线路可设定多种类型故障；

2. 二次继电保护装置配备完整；

3. 间隔层设备功能良好，运行可靠；

4. 通信系统具备单独的通信信道，适用无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配备齐全；

6. 开放性强，保护测控装置应用标准通讯协议，系统系统应用工业组态系统，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑**﹑***小运行方式

(2) 电气系统短路

(3) 微机保护装置基础功能性能测试

(4) 微机定时限过电流（A）保护

(5) 微机无时限电流（A）速断保护

(6) 微机带时限电流（A）速断保护

(7) 阶段式电流（A）保护

(8) 运行方式对保护感知度的影响及感知度校验

变电站模仿实训台,透明液压PLC控制与湿式离合器变速箱综合实训台

透明液压plc控制与湿式离合器变速箱综合实训台主要特别点
1、主要采用实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器（PLC）等器件构成。
2、实训桌、实训台为钢制双层亚光密纹喷塑构造，实训桌抽屉内放置液压元件等。
3、配备装备常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材面板上（面板带“T”沟槽形式的铝制型材构造）。油路搭接应用半开闭式快换接头，拆接便利，不漏油。
4、实训元件均为透明有机材料制成，方便理解掌控把握常用液压元件的构造，功能及用途、实训组装线路快捷、便利。
5、实训电气控制单元应用先进的PLC控制，也可以应用单独的继电器控制单元实行电气控制。
主要功能
1、真实演示湿式离合器变速箱摩擦片分离、集合、换挡、变速动作；
2、理解湿式离合器液压系统构成及作业原理，各内部构造及作业过程；
3、实行湿式离合器变速箱液压系统拆卸装配和结合、电气控制系统线路实训；
4、透明液压湿式离合器变速箱液压系统换向线路拟真系统：
