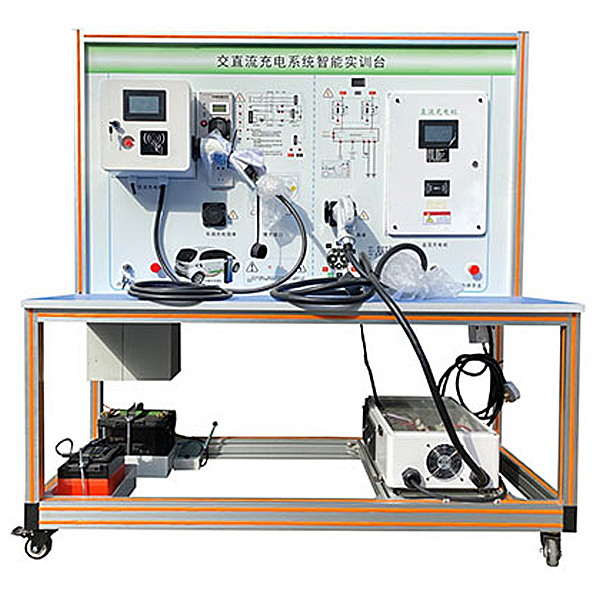

电动车充电桩实训装置
电动车充电桩实训装置,机械装配技能实验台实验台配置国标直流 7KW 充电模块，包括：充电刷卡模块、计费模块等，直观展示充电设备内部结构。产品技术参数
董
电动车充电桩实训装置,机械装配技能实训台
实训台配备国标直线DC 7KW 充电模型块，包括：充电刷卡模型块、计费模型块等，直观展示充电设备内部构造。
产品技术功能数值
一、设备外观尺寸（mm）：1500*700*1700（长*宽*高）
台面高度（mm）： 660
面板尺寸（mm）：1488*940（长*宽）
二、写入电源：AC220V±10% 50Hz；
三、作业电源：DC12V/100V；
四、基础配备
漏电保护器1个，交流AC接触器1个、充电负载模仿器1套、国标直线DC充电枪1套、国标车端充电座1个、急停开关1个、刷卡模型块1个、直线DC充电桩主控制模型块1个、7寸触控显露屏1个、LED 灯带 1 套、指示灯控制模型块1套、教板图和底架 1套；内置国标充电系统人机交互系统，可就地实时显露充电电压（V）、电流（A）、电量消费金额以及充电桩故障代码等信息。
五、直线DC充电桩技术功能数值
(1)写入电源:AC220V±15%, 50HZ
(2)输出额电压（V）：10-90V可调
(3)输出功率：800W
(4)输出电流（A）：2-10A
(5)过流保护：20A
电动车充电桩实训装置,机械装配技能实训台
机电设备装配技能综合实训台依据机械类、机电类中等职业学校相关专业教学标准，紧密集合行业和企业需求而设计，该平台实操技能对接国家职业标准，贴合企业实际岗位能力要求，如《机械设备装配工国家职业标准》、《机修钳工》、《结合机床实操工国家职业标准》；平台可以工业现场的典型任务为实践项目，以完成项目式教学，方便学生在"做中学、学中做"，具有可实操性和实用性。经过完成机械设备识图与装配工序技艺的编写，零部件装配及调节，结合机床、典型机床及机床部件的装配与调节，装配重量检验和设备的调节测试、运行与试加工等技能，提升学生综合职业能力，对中职加工制造类专业机械装配实训室建造设计起到示范和引领作用。
一、产品特别点
产品依据相关国家职业标准、行业标准职业及岗位的技能要求，集合机械装配技术领域的特别点，能让学生在较为真实的环境中实行实训，以锻炼学生的职业能力，提升职业素养。
以实际作业任务为载体，按照机械设备的装配过程及加工过程中的特别点划分作业实施过程，分部件装配及调节、整机装配及调节、试加工等职业实践活动，着重培养学生机械装配技术所需的综合能力。
二、技术功能
1.写入电源:三相四线（或三相五线）～380V±10% 50Hz
2.平台容量:＜0.5kVA
3.作业环境:温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
4.微型异步电动机:电压（V）380V，功率60W
5.交流AC减慢速度电动机2台:1台规格限定功率 90W，减慢速度比 1:25 1台规格限定功率 40W，减慢速度比 1:3
实训台配备国标直线DC 7KW 充电模型块，包括：充电刷卡模型块、计费模型块等，直观展示充电设备内部构造。
产品技术功能数值
一、设备外观尺寸（mm）：1500*700*1700（长*宽*高）
台面高度（mm）： 660
面板尺寸（mm）：1488*940（长*宽）
二、写入电源：AC220V±10% 50Hz；
三、作业电源：DC12V/100V；
四、基础配备
漏电保护器1个，交流AC接触器1个、充电负载模仿器1套、国标直线DC充电枪1套、国标车端充电座1个、急停开关1个、刷卡模型块1个、直线DC充电桩主控制模型块1个、7寸触控显露屏1个、LED 灯带 1 套、指示灯控制模型块1套、教板图和底架 1套；内置国标充电系统人机交互系统，可就地实时显露充电电压（V）、电流（A）、电量消费金额以及充电桩故障代码等信息。
五、直线DC充电桩技术功能数值
(1)写入电源:AC220V±15%, 50HZ
(2)输出额电压（V）：10-90V可调
(3)输出功率：800W
(4)输出电流（A）：2-10A
(5)过流保护：20A
电动车充电桩实训装置,机械装配技能实训台
机电设备装配技能综合实训台依据机械类、机电类中等职业学校相关专业教学标准，紧密集合行业和企业需求而设计，该平台实操技能对接国家职业标准，贴合企业实际岗位能力要求，如《机械设备装配工国家职业标准》、《机修钳工》、《结合机床实操工国家职业标准》；平台可以工业现场的典型任务为实践项目，以完成项目式教学，方便学生在"做中学、学中做"，具有可实操性和实用性。经过完成机械设备识图与装配工序技艺的编写，零部件装配及调节，结合机床、典型机床及机床部件的装配与调节，装配重量检验和设备的调节测试、运行与试加工等技能，提升学生综合职业能力，对中职加工制造类专业机械装配实训室建造设计起到示范和引领作用。
一、产品特别点
产品依据相关国家职业标准、行业标准职业及岗位的技能要求，集合机械装配技术领域的特别点，能让学生在较为真实的环境中实行实训，以锻炼学生的职业能力，提升职业素养。
以实际作业任务为载体，按照机械设备的装配过程及加工过程中的特别点划分作业实施过程，分部件装配及调节、整机装配及调节、试加工等职业实践活动，着重培养学生机械装配技术所需的综合能力。
二、技术功能
1.写入电源:三相四线（或三相五线）～380V±10% 50Hz
2.平台容量:＜0.5kVA
3.作业环境:温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
4.微型异步电动机:电压（V）380V，功率60W
5.交流AC减慢速度电动机2台:1台规格限定功率 90W，减慢速度比 1:25 1台规格限定功率 40W，减慢速度比 1:3
