电工电子电拖PLC单片机传感器实训装置

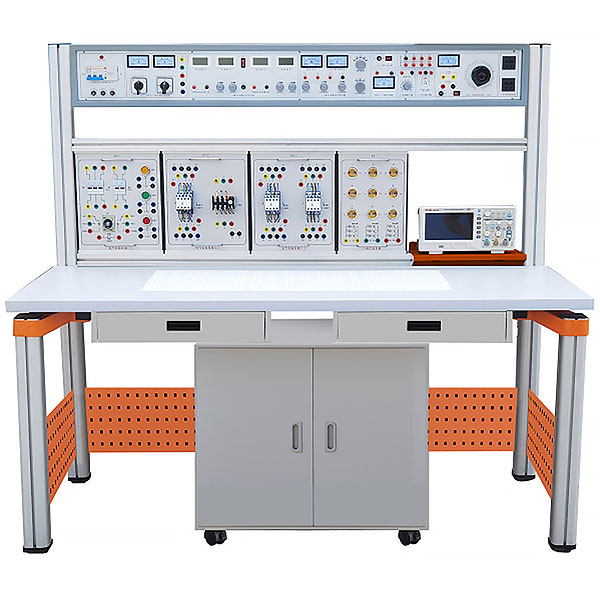

电工电子电拖PLC单片机传感器实训装置,变风量中央空调系统实训台电工电子电拖plc单片机传感器实训考核装置是我公司根据教育部"振兴21世纪职业教育课程改革和教材建设规划"的要求，按照职业教育的教学和实训要求而研发的产品，结构合理
董
电工电子电拖PLC单片机传感器实训装置,变风量中央空调系统实训台
电工电子电拖plc单片机传感器实训考核装置是我公司按照教育部"振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划"的要求，按照职业教育的教学和实训要求而研发的产品，构造合理，实训元件应用箱式挂式模块件式，易多加或拓展实训项目，涵盖"电子回路解析""电工基础""电工学" "电动机控制""继电接触控制""电子技术"等课程的实训大纲要求，其适合高等职业院校、技校、职校等实训室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
一、技术功能
1、写入电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外观尺寸：1600mm×700mm×1500mm
二、装置构造
装置由主机箱、实训桌、实训箱式挂式模块件、单独封装实训电子回路模型块、位移矮储物柜、示波器架、学生凳等构成。实训装置支架与实训桌可结合、可拆卸装配。支架与桌脚一体，铝制构造，实训箱式挂式模块件、各实训模型块可按照实训需求自由结合放置。
（一）主机箱
主机箱为钢制双层亚光密纹喷塑构造，金属铝面板，为实训提供交流AC电源、直线DC稳压电源、恒流源、函数信号发生器、测试仪表及实训器件等。
具体功能如下：
1、控制及交流AC电源部分
（1）提供三相固定380V交流AC电源，电流（A）型电压（V）型漏电开关保护，经过变换开关测量三相输出线电压（V）。
（2）提供一相0～250V/2A连续可调交流AC电源一路（配备装备一台0.5KVA一相调压器）。同时经整流环节可得一组0-240V连续可调直线DC电源，有表指示输出电压（V）值。
（3）提供3V、6V、9V、12V、15V、20V、24V低压交流AC电源，电流（A）1.5A。
