机电液气综合实训装置

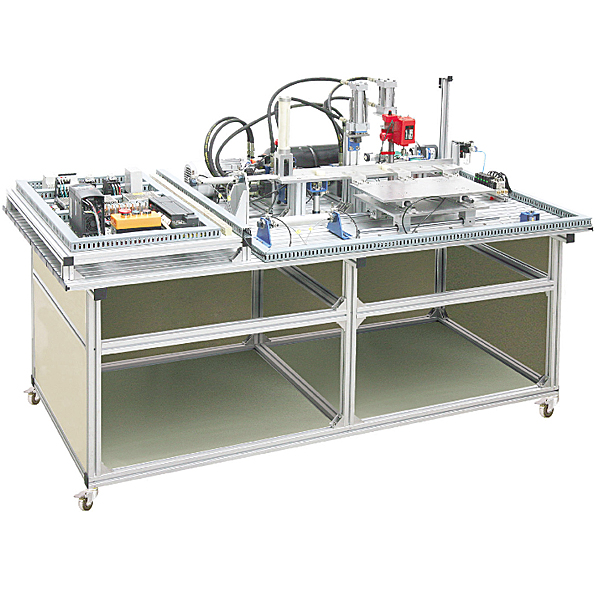

机电液气实训台为铝制型材构造，在上面可装配上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配备有主机、变频器、触摸屏、、三相异步交流AC电动机、交流AC减慢速度电动机、直线DC电动机、液压机系统、钻机及其液压进给系统、气压传动系统等，包括一个典型的机电气液综合应用系统。可以实行典型机电气液一体化系统的装配、液压气动管路装配、电气控制线路布线、触摸屏与plc编程及调节测试、整机调节测试及运行等技能实训，从而使学生掌控把握机电气液的相关知识和技能。

功能数值及功能

1.作业电源：三相五线～380V±10%
2.外观尺寸：1400mm*960mm*750mm
3.微型液压动力源：规格限定功率 735W；规格限定排量 1.6mL/r；规格限定压力 6MPa
4.静音空气压缩机：作业电源AC220V±10% 50Hz，写入功率0.68kW，公称容积24L，规格限定流量：116L/min，规格限定输出气压1MPa

按照项目教学，主要完成的作业任务如下：

任务一：设备装配与调节
(1)上料、传送、夹紧、分拣等自动化机构的装配与调节；
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位装配及调节；
(3)气动部件的装配与调节；
(4)液压部件的装配与调节。
任务二：液压传动系统识图与管路装配
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路装配。
任务三：气动系统识图与管路装配

机电液气综合实训装置,电葫芦电气实训装置

一、基础简介

“电动葫芦电气技能实训考核装置（半实物）”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升，它多加了CD1型电动葫芦拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观，。本装置适合于维修电工初、中、**技能鉴定中有关机床电气部分的培训考核。

二、产品特别点

1．CD1型电动葫芦半实物拟真模型是参照实际CD1型电动葫芦的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的实操，能完成CD1型电动葫芦各种动作，它包括：吊钩的升降，葫芦装置的平移。

3．机床电气的全部接点，在装置的面板上全部设定了相应的测试点，便利学生检验测试判别，同时在面板下方还设定了故障排除开关；

4．半实物模型上所用电动机的电压（V）等级与实际使用的机床是完全相同的；

5．经过故障设定，可以使学生能真实的理解到故障点与实际车床的联系，使学生掌控把握实际的电气线路维修保养的动手能力。

三、实训项目

1．熟悉常用低压电器的机构、原理

2．电子回路线路解析

3．经过查看模型的动作，理解实际动作

4．经过测量找出线路中的故障点，对故障排除

5．设定故障点，作为维修电工的技能考核装置
