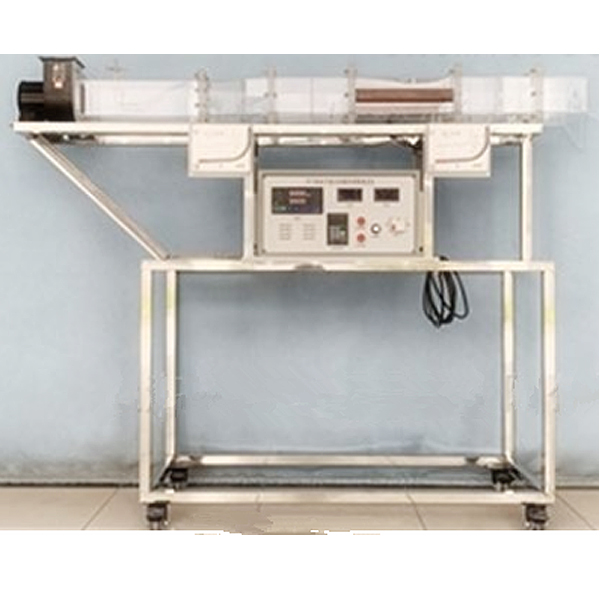

空气纵掠平板时局部换热系数实验装置

空气纵掠平面板时局部换热系数实训装置,汽车转向系统拆卸装配实训台

一、实训目的
1.测量空气纵掠流过平面板表面时的放热系数；
2.按照对受强迫动作放热过程的相似解析，将实训数值整理成准则方程式。
二、技术功能数值参考规格
1.电镀紫铜平面板试件规格：δ=0.1 mm，长度280mm，宽度190 mm，表面黑度ε=0.2，导热系数λ=15(W/m℃)；
2.电镀紫铜平面板电加热器电源：AC220V，规格限定电流（A）5A，电加热功率：≤500W；
3.数字显露电压（V）表：AC220V，精度0.2级；
4.数字显露电流（A）表：测量范围5A，精度0.2级。
5.电镀紫铜平面板温度测试传感器.。
6.温度测量：-55～+127℃，精度：±0.2FS；
7. 斜管微压计；要求：0～1000Pa，精度：0.25级
8.多翼式低噪音风机：全压450～350Pa，
风量1300～3300m3/h，转动速度1450r/min。
9.常温、常压下运行,作业电源：三相五线380V±10%，50Hz，功率500W；安全保护：具有接地保护，漏电保护，过流保护；
10.电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特别点，布线整齐，装配可靠，方便查找、维修和调换线路；





空气纵掠平面板时局部换热系数实训装置,汽车转向系统拆卸装配实训台

1.应用 大众捷达 转向机构总成(附件齐全，易于拆卸装配)，并装在可位移台架上。按原车布置装配，方便学生从不一样的角度实行拆卸和装配。
2.台架应用了高强度的钢构造焊接，表面经喷涂工序技艺处置整理。下部带有自锁脚轮，可位移式，便利教学。

二．技术规格
设备外观：1000×500×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，便利设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T

二、基础配备(每台)
