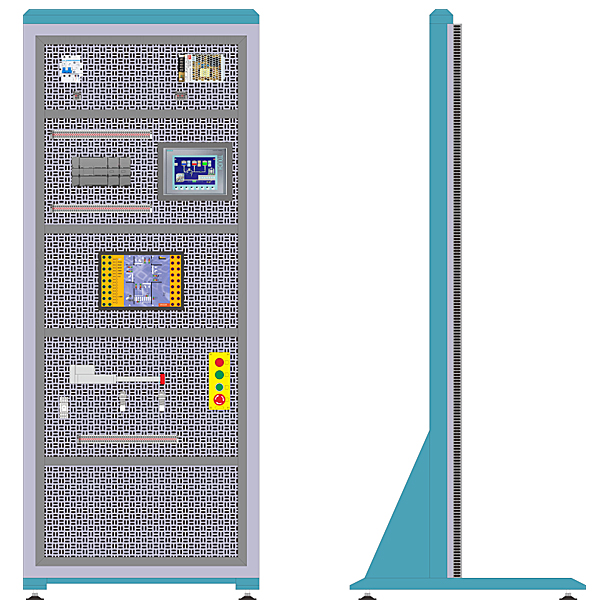

工业网络控制实训装置

本装置是装置，做到一机多用、资源共享、方便管理、plc部分模仿实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构检验自己编写程序的正确性，掌控把握PLC的实际应用，增强学生对PLC的学习掌控把握兴趣。产品应用箱式挂式模块件式，方便实训项目拓展和用户第二次研发。自产品推出以来，得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、实操简便便利，对学生理解和掌控把握可编程控制器的控制原理和实操方法。加快学习掌控把握PLC的编程方法。全部具有极大的帮助。

二、主要设备包括

（1）逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 包括写入/输出：14 路数字量写入 24V直线DC写入，10路晶体管输出24 V直线DC，2路模仿量写入0 - 10V DC或0 – 20mA；供电：直线DC DC 24 V；可编程数值存储区：50 KB

2) 模仿输出模型块 1路模仿量输出 12BIT +/- 10VDC / 0-20 mA

3) 模仿器模型块 8 POSITION

4) 以太网电缆

5) 工程组态系统wincc（含授权）

6) 数字量写入输出模型块 8写入24V DC/ 8输出继电器

电源模型块，写入：120/230V AC，输出：24V DC/2.5A

7）全部I/O口均应用插接和端接两种方式。

工业互联网控制实训装置,动力总成拆卸装配作业实训台

一、产品简介：电驱动总成拆卸装配作业平台应用比亚迪动力总成为基础，配套专用翻转架连接机构，方便对比亚迪动力总成拆卸装配检验测试、维修考核，配套360°随意角度旋转、固定的翻转架，可对动力总成的主、副轴齿轮组等磨损现象的解析检验测试，对副轴与差速器高度、深度的数值测量和调节练习，对副轴与差速器调节垫片选用的计算练习等。
二、技术要求
（1）桌面承重面板应用10cm厚度木板，面板上装备有优质不锈钢折弯面板，不锈钢材料，耐腐蚀，易清洁，受力均匀，承重能力强。
（2）平台设计了电动机与变速箱分离丝杆机构以及变速箱360°随意翻转构造，使动力总成拆卸装配轻便快捷。电动机与变速器分离不需手动实操，有效防止学生实训中的事故隐患。
（3）平台台面四周设计了油槽，齿轮拆卸、清洗、装配时油污直接可以回流到集油装置，保持环境整洁。
（4）平台应用上下双层构造梁支撑，承重大梁应用80*40的U型型材制作而成，安全稳固。
（5）平台应用钢质材料，可承受不低于1吨的有效荷载量。
（6）平台有效解决了学生动力总成拆卸装配与调节测试的高频率技能实训。
（7）平台配备变速箱齿轮、轴承、油封、卡簧等拆卸部件放置钣金一套，避免随意摆放拆卸零部件导致丢失或磨损。
（8）电驱动总成包括电动机总成、变速器、电动机控制器、相关传感器、写入输出连接口等部分，具备拆卸装配调节测试功能；
（9）含有液压机、轴承拆卸装配检验测试工装、旋变检验测试工装等。
