轮机电气工程技术实验装置
轮机电气工程技术实验装置,车用开关磁阻电动机及控制示教实验台船舶电工工艺和电气测试技能实训装置”是根据中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的，可完成操作级轮机管理人员规定的评估项目
董
轮机电气工程技术实训装置,车用开关磁阻电动机及控制示教实训台

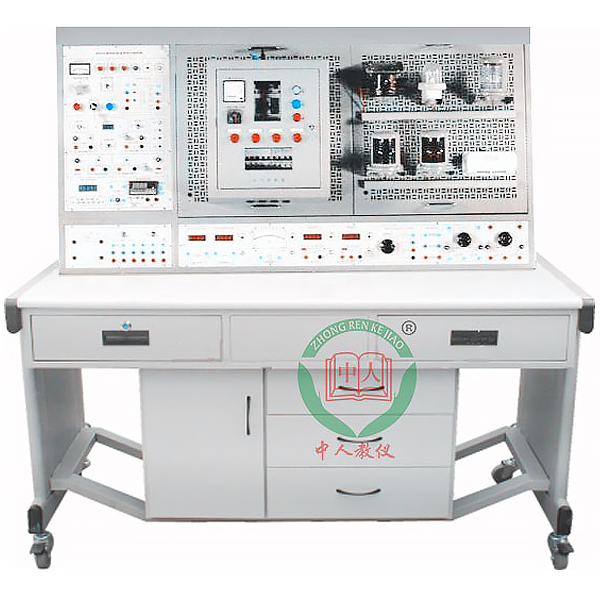

船舶电工工序技艺和电气测试技能实训装置”是按照中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的，可完成实操级轮机管理人员规定的评估项目《船舶电工工序技艺和电气测试》的培训及技能评估，适合船舶类相关专业的实训教学，也可作为各培训机构、技能鉴定站（所）的技能考核、评估设备。
二、技术功能
1. 写入电压（V）：三相四线（或三相五线）～380V±10% 50HZ
2. 作业环境：环境温度界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4.外观尺寸：1680mm×805mm×1620mm
三、装置配备装备
1. 交流AC电源
(1) 提供三相固定380V交流AC电源，配备装备一台三相调压器（规格为1.5kVA，0～450V及一相0～250V连续可调），交流AC电源输出处设定有过流保护装置，相间、线间过电流（A）及直接短路均能自动保护。配备有一只指针式交流AC电压（V）表，经过变换开关变换可指示三相电网和三相调压输出。
(2) 控制屏侧面设定有一路三相四芯电源插座和两路固定交流AC220V多功能电源插座。
2. 直线DC电源
(1) 提供一路0～30V、1A可调稳压电源，具有软截止短路保护和自动恢复功能，设定有电压（V）输出指示。
(2) 高压直线DC电源两路：提供220V、0.5A稳压电源及0～250V、3A连续可调稳压电源各一路，并设定有电压（V）输出指示。
(3) 提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。
轮机电气工程技术实训装置,车用开关磁阻电动机及控制示教实训台
一、产品构成
主要采用汽车开关磁阻电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、产品功能
功能主要包括以下:
1.汽车开关磁阻电动机及控制器的认知；
2.汽车开关磁阻电动机及控制器的构造及原理；
3.驾驶员的意图与开关磁阻电动机运行之间的体现;
4、配备装备电压（V）表、电流（A）表对电动机运行实行就地实时监控；
5.常见故障的设定及考核;
6.配备装备实训说明书。
三、产品规格
1、外观尺寸1240×600×1700mm
2、电源：220VAC/50Hz
3、电动机规格限定功率：4kw;
4、电动机规格限定转动速度：3000rpm;
5、电动机作业电压（V）：72VDC
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、UV平面板喷绘面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
船舶电工工序技艺和电气测试技能实训装置”是按照中华人民共和国海事局《海船船员适任考试与评估大纲》对船员所要求的实操技能而研制的，可完成实操级轮机管理人员规定的评估项目《船舶电工工序技艺和电气测试》的培训及技能评估，适合船舶类相关专业的实训教学，也可作为各培训机构、技能鉴定站（所）的技能考核、评估设备。
二、技术功能
1. 写入电压（V）：三相四线（或三相五线）～380V±10% 50HZ
2. 作业环境：环境温度界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3. 装置容量：＜1.5kVA
4.外观尺寸：1680mm×805mm×1620mm
三、装置配备装备
1. 交流AC电源
(1) 提供三相固定380V交流AC电源，配备装备一台三相调压器（规格为1.5kVA，0～450V及一相0～250V连续可调），交流AC电源输出处设定有过流保护装置，相间、线间过电流（A）及直接短路均能自动保护。配备有一只指针式交流AC电压（V）表，经过变换开关变换可指示三相电网和三相调压输出。
(2) 控制屏侧面设定有一路三相四芯电源插座和两路固定交流AC220V多功能电源插座。
2. 直线DC电源
(1) 提供一路0～30V、1A可调稳压电源，具有软截止短路保护和自动恢复功能，设定有电压（V）输出指示。
(2) 高压直线DC电源两路：提供220V、0.5A稳压电源及0～250V、3A连续可调稳压电源各一路，并设定有电压（V）输出指示。
(3) 提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。
轮机电气工程技术实训装置,车用开关磁阻电动机及控制示教实训台
一、产品构成
主要采用汽车开关磁阻电动机、电动机控制器、档位开关、加快速度踏板、点火开关、电源及故障设定系统构成。
二、产品功能
功能主要包括以下:
1.汽车开关磁阻电动机及控制器的认知；
2.汽车开关磁阻电动机及控制器的构造及原理；
3.驾驶员的意图与开关磁阻电动机运行之间的体现;
4、配备装备电压（V）表、电流（A）表对电动机运行实行就地实时监控；
5.常见故障的设定及考核;
6.配备装备实训说明书。
三、产品规格
1、外观尺寸1240×600×1700mm
2、电源：220VAC/50Hz
3、电动机规格限定功率：4kw;
4、电动机规格限定转动速度：3000rpm;
5、电动机作业电压（V）：72VDC
6、箱体上部整体成型，表面经过防锈处置整理、喷漆；下部应用40*40方管焊接成形；
7、UV平面板喷绘面板，厚度不小于4mm,彩色电子回路图，不退色、耐磨损损；
