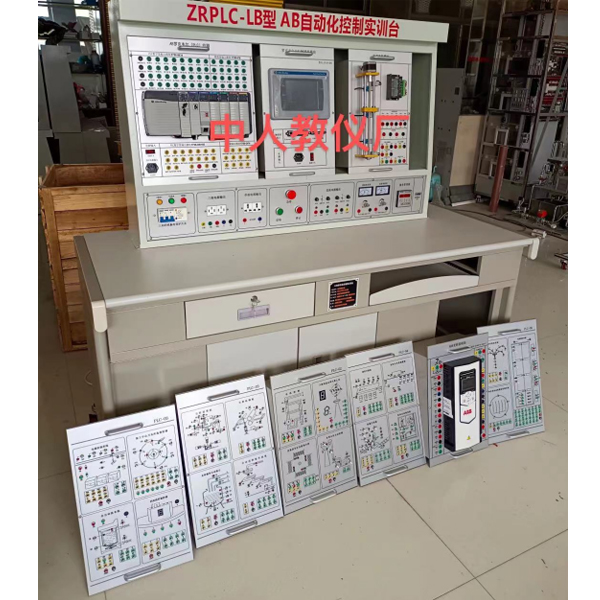

AB自动化控制实验装置

plc可编程控制器实训装置集可编程逻辑控制器、编程系统、拟真实训教学系统、实训模型块、实训实物、电气实训网孔板、电气元件模型块等于一体。在装置上，可直观地实行PLC的基础指令实训，多个PLC实际应用的模仿及实物控制实训。装置配备装备的主机应用应用广泛的AB5000系列可编程控制器，配套AB系列C网通信编程电缆、三相鼠笼异步电动机，并提供实训所需的+24V/1A、+5V/1A直线DC电源。

2.技术功能

1) 写入电源：三相四线（或三相五线）～380V±10% 50Hz；

2) 作业环境：温度-10～+40 相对湿度＜85%(25)；

3) 装置容量：＜500VA；

4) 重 量：＜110Kg；

5) 外观尺寸：1680mm× 750mm×1600mm；

6) 安全保护：具有漏电压（V）、漏电流（A）、过载保护装置。

3.实训装置的基础配备及功能

1) 配备AB5000系列PLC主机，数字量I/O（32路数字量写入、16路数字量输出）、模仿量I/O (4路模仿量写入、4路模仿量输出）、C网通信连接口、以太网通讯连接口、C网通信编程电缆。

2) 实训控制屏（钢制双层亚光密纹喷塑构造）：挂放实训模型块，内置滑槽，模型块在实训屏上可随意移位；

3) 实训桌：钢木构造，桌面为防火烧耐磨损材料制作，具有放置工量具抽屉、键盘托、显露器搁板；

4) 网孔板：构造巧妙，实训时电气元件固定在网孔板上，省时省力，灵活快捷；

AB自动化控制实训装置,压缩机功能实训装置

一、基础简介
“压缩机功能试验台（电量热计法）”应用蒸汽压缩式制冷循环系统，配备装备制冷压缩机、不锈钢冷凝器、蒸发器等制冷系统真实部件，并设定有彩色控制屏、制冷剂流量调动控制器，电子膨胀阀，涡轮流量计、压力变送器、电压（V）、电流（A）、功率、合相有功功率、各相无功功率、合相无功功率、各相视在功率、合相视在功率、收集器。不但能开设制冷压缩机功能功能数值的测量实训，还能实行制冷循环基础原理的演示实训。适用来职业院校制冷专业相关课程的教学实训。
二、特别点
1.本实训装置按照：测试功能数值符合 GB/T 5773-2016容积式制冷剂压缩机功能试验方法的规定。压缩机功能实训方法建立，经过本实训，熟悉和理解制冷压缩机的测试工况和测试方法，增强对制冷压缩机的认知, 发出的热量来抵消压缩机的制冷量，从而达到平衡。
2. 试验中电量热器组把蒸发器放在是一个密闭容器里，应用电量热器法测量压缩机的制冷量、测量标准工况下的制冷量、功率和计算制冷系数，并可实行热平衡计算，可完成有回热、无回热两种工况，
3. 电量热器设定有一个玻璃视镜，可查看第二制冷剂的液位，
4.应用1匹制冷机组，冷凝器均为壳管式水换热器，系统构造紧凑、布置合理，造型美观大方
5.设定有电压（V）型漏电保护、电流（A）型漏电保护、过流保护、过载保护、接地保护，可对人身及设备实行有效保护
6.触摸屏与制冷系统控制: 学生可经过系统或触摸屏上的给出模仿温度，解析空调在各种温度状态下的作业数值，为以后的实际中的维修，设计积累数值。就地实时、历史，导出。便利
