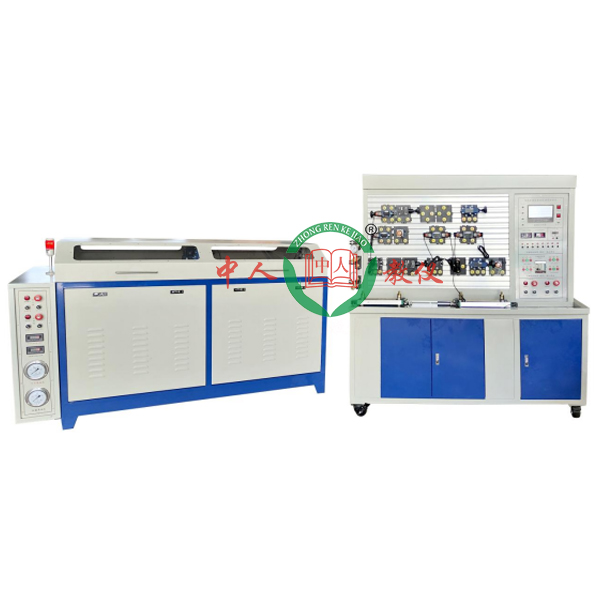

智能数据采集系统液压高压实验装置
智能数据采集系统液压高压实验装置,除尘除雾实训装置智能数据采集系统液压实验台具有开发测试分析系统，通过对流量、压力、功率、转速、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表
董
智能数值收集系统液压高压实训装置,除尘除雾实训装置
智能数值收集系统液压实训台具有研发测试解析系统，经过对流量、压力、功率、转动速度、时间、温度、计算机人机画面 -- 计算机智能数值收集、解析、处置整理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压线路、各类阀泵的动静态测试等实训。经过实训，对液压系统的功能性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌控把握和提升。
1.元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等
智能数值收集系统液压高压实训装置,除尘除雾实训装置
一、原理、用途及特别点：
电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型具有较高的除尘效率，适于教学使用，易于实操，便利演示。其特别点：该除尘器气流均布；壳体构造、振打消灰简便；处置整理烟尘颗粒界限广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理便利。
二、主要技术功能数值及指标：
1、环境温度：5℃～40℃
2电场电压（V）：0～30KV、
3、处置整理气量：50-250m3/h
4、除雾效率约：90％、
5、电晕极有效驱进速度：10cm/s、
6、电场断面风速：0。8-1m/s、
7、通道数：6个、
8、压力降：<200Pa，
9、雾化气体含水量：<50g/ m3、
10、电除雾器外观尺寸：长600mm×宽500mm×高1200mm、
11、装置外观尺寸：长2200mm宽500mm高1700mm、
12、作业电源：AC220V±10%、50Hz，一相三线制，功率2000W；安全保护：具有接地保护、漏电保护、过流保护；
13、电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特别点，布线整齐，装配可靠，方便查找、维修和调换线路；
智能数值收集系统液压实训台具有研发测试解析系统，经过对流量、压力、功率、转动速度、时间、温度、计算机人机画面 -- 计算机智能数值收集、解析、处置整理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压线路、各类阀泵的动静态测试等实训。经过实训，对液压系统的功能性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌控把握和提升。
1 液压泵站部分技术要求
① 由1台手动变量柱塞泵（做定量泵用，便利调节流量大小）和1台限压式变量叶片泵构成，分别设定单独的液压线路。
② 手动变量柱塞泵**流量80ml/r,规格限定压力20MPa，配6级电动机30kW；限压式变量泵 (叶片泵)排量20ml/r，规格限定压力12MPa，配4极电动机7.5kW。
③ 油箱：公称容积大于 200L；附有液位、油温指示计，吸油、回油滤油器、安全阀（分别配），分别设定回油口，出油口，一个泄油口（液面以上回油箱）。
④ 泵站系统管路设计和液压元件、辅件的选用需适用线路的**作业压力和流量。
⑤ 测量电动机的输出功率（油泵的写入功率）方式：测电动机的写入功率，配上电动机的传动效率曲线图（电动机厂家提供）算出电动机的输出功率（油泵的写入功率），电动机和油泵直联。
⑥液压气压传动设计与控制虚拟拟真系统
1.元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等
智能数值收集系统液压高压实训装置,除尘除雾实训装置
一、原理、用途及特别点：
电除尘器的除尘原理是使含尘气体的粉尘微粒，在高压静电场中荷电，荷电尘粒在电场的作用下，趋向集尘极，带负电荷的尘粒与集尘极接触后粘附于集尘极表面上，为数很少带电荷尘粒沉积在截面很小的放电极上。然后借助于振打装置使集尘极抖动，将尘粒振脱而落到除尘器的集灰斗内，达到收尘目的。板式电除尘器模型具有较高的除尘效率，适于教学使用，易于实操，便利演示。其特别点：该除尘器气流均布；壳体构造、振打消灰简便；处置整理烟尘颗粒界限广；对烟尘的含尘浓度适应性好；压力损失小；能耗低；耐高温及腐蚀；捕集效率高；容易自动化控制；运行费用低；维护管理便利。
二、主要技术功能数值及指标：
1、环境温度：5℃～40℃
2电场电压（V）：0～30KV、
3、处置整理气量：50-250m3/h
4、除雾效率约：90％、
5、电晕极有效驱进速度：10cm/s、
6、电场断面风速：0。8-1m/s、
7、通道数：6个、
8、压力降：<200Pa，
9、雾化气体含水量：<50g/ m3、
10、电除雾器外观尺寸：长600mm×宽500mm×高1200mm、
11、装置外观尺寸：长2200mm宽500mm高1700mm、
12、作业电源：AC220V±10%、50Hz，一相三线制，功率2000W；安全保护：具有接地保护、漏电保护、过流保护；
13、电源线路及控制线的装配：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特别点，布线整齐，装配可靠，方便查找、维修和调换线路；
