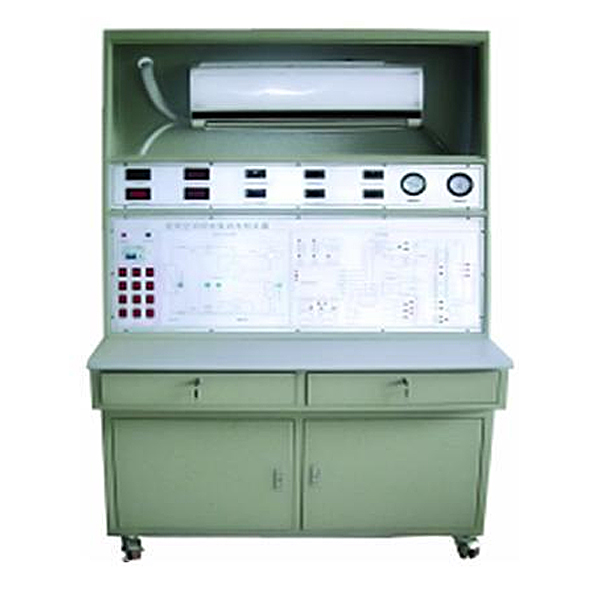

家用空调维修实训装置
家用空调维修实训装置,制冷供热控制及监控综合实验台该设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械
董
家用空调维修实训装置,制冷供热控制及监控综合实训台
该设备是按照教育部“振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、**）实训等教学实训装置。培养掌控把握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、装配、调节测试、维护、维修、技术管理等方面的技能应用型人才。
家用分体空调技能实训考核台也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《制冷设备维修工（初级、中级、**）》、《家用制冷设备原理与维修》、《制冷空调装置实操装配与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。
一、装置特别点
1.实训装置直观展示了热泵型分体空调的系统构造、作业原理，可清楚的看到制冷循环系统构造及主要部件的实物，系统还配备有交流AC电压（V）表、交流AC电流（A）表、温度表、真空压力表、信号灯及发光二极管使整个分体空调系统的就地实时作业状态一目了然；主面板中间印有控制系统原理图，并设定有相应测试点；方便教学演示讲解及学生对课本知识的理解掌控把握。--管路中设定有视液镜可查看制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识
2.系统应用真实的1匹制冷机组，与实际教学接轨。整个空调系统真实完整,与市场上的遥控热泵空调的总体构造、功能完全相同。具有制冷、制热、通风、除湿、温度、风速选用、定时、扫风控制、睡眠、自动等功能
3.整套实训装置集制冷系统、电气控制系统、故障模仿系统于一体，系统真实完整,构造清晰、紧凑，与实际空调制冷系统、电气系统一致，适用对实训的要求
4.可模仿故障设定，学生按照工序技艺解析故障可能产生的原因，确定故障发生的界限，并实行排故。有利于开展技能鉴定、考核作业
5.装置设定有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判别等，有利于学生将理论应用来实际，并培养学生实际实操动手能力
家用空调维修实训装置,制冷供热控制及监控综合实训台
一、产品基础简介：
制冷供热控制及监控综合实训装置适合高等职业院校、中等职业学校及本科院校的机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用、电动机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《冷空调装置的装配实操与维修》、《制冷空调自动化及机电一体化》、《空气调动技术与运用》等课程的教学与实训。
二、技术功能数值参考规格功能数值：
1.电源：三相五线 AC 380 V±10% 50Hz；
2.**供冷量：7.5kW；
3.**写入总功率：6.5kW；
4.制冷规格限定功率：7kW；
5.制热规格限定功率：7.5W；
6.规格限定写入电流（A）：12A；
7.循环风量：700m3/h；
8.制冷剂：R22；
9.漏电动作电流（A）：≤30mA；尺寸：6000×2400×2500mm安全保障功能：具有过压、过流、过载、漏电、接地四种保护措施，符合国家相关标准。
10、制冷机组模型块：(L*W*H) 1000*900*700mm，
11、末端系统模型块：(L*W*H)1000*1000*2000mm，
12、循环水系统模型块：(L*W*H)1200*1200*1900mm，
13、冷却塔模型块：(L*W*H)700*700*1900mm。
14、结合式风储物柜(L*W*H)1600*400*370mm。
三、功能功能数值：
制冷/供热控制/监控综合实训装置，集中央空调、plc自动控制、系统控制，系统监控，数值收集为一体的多功能实训平台。
1、数值收集各关键点温度动态显露，其中包括制热当前值、制冷当前值、锅炉进口、锅炉出口、冷却塔进口、冷却塔出口、冷凝器进口、冷凝器出口、蒸发器进口、蒸发器出口、模仿房间Ⅰ、模仿房间Ⅱ。
