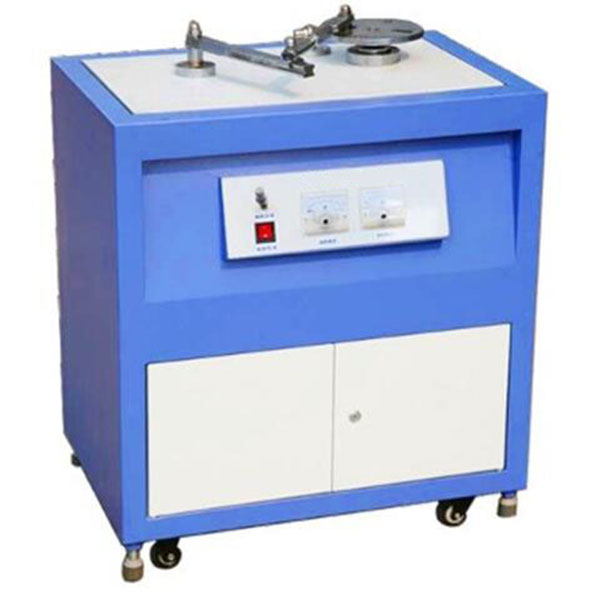

曲柄摇杆机构实验装置
曲柄摇杆机构实验装置,污泥比阻测定实验装置1、电机功率：60W，调速范围：0-100rpm 2、杆长参数：摇杆260mm、连杆300m 3、传感器参数：角位移传感器360p/r 4、外形尺寸：820*510*400，重量47kg
董
曲柄摇杆机构实训装置,污泥比阻测量实训装置
ZRJX-YGCA型
一、主要功能数值
1、电动机功率：60W，调节速度界限：0-100rpm 2、杆长功能数值：摇杆260mm、连杆300m 3、传感器功能数值：角位移传感器360p/r 4、外观尺寸：820*510*400，重量47kg
二、主要功能特别点
1、四杆机构实训台可实行四杆机构简便拼接组装，并对曲柄及摇杆实行动作检验测试与拟真。
2、全部杆构件长度均可实行无级调动。
3、测试系统应用先进的嵌人式单片机系统、测试数值精度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，包括实训影像、实训台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实训成果解析等内容，具有综合性、开放性的点。
5、实训成果可以文体形式保存，并可在互联网上发送及打印，方便互联网化实训。
三、主要实训内容
1、四杆机构的虚拟设计及实物机构拼接组装。
2、曲柄的动作检验测试，摇杆动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检验测试及机构平衡试验。
曲柄摇杆机构实训装置,污泥比阻测量实训装置
一、实训目的：
污泥比阻（或称比阻抗）是表示污泥脱水功能的综合性指标，污泥比阻愈大，脱水功能愈差，反之脱水功能愈好。本实训测量活性污泥的比阻，是以FeCl3和Al2(SO4)3为混凝剂实行试验。
希望经过实训达到下述目的：
1掌控把握测量污泥比阻的实训方法；
2掌控把握用布氏漏斗试验选用混凝剂；
3掌控把握确定投加混凝剂的方法。
二、主要技术功能数值参考规格及功能数值：
1、环境温度：5℃～40℃
2、计量筒300ml、
2、吸滤筒尺寸：Ø150×250 mm、
3、装置总尺寸：700mm×400mm×1200mm、
4、作业电源：AC220V±10%、50Hz，一相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配备：
1、吸滤筒1套、透明有机玻璃材料、壁厚6mm、Ø 150mm×250mm；
2、300ml计量筒2套、透明有机玻璃材料、壁厚5mm、Ø 50mm×300mm；
3、布氏漏斗2只、透明有机玻璃材料、壁厚5mm、Ø 100mm×100mm；
4、抽气接管1根、规格：Ø10 mm
5、连接管道1根、规格：Ø20 mm
6、真空表1只、(0.06-0.6)
7、真空泵1台（RS-1型、旋片式真空泵、抽气速：25（L/min) 转动速度:2800r/min，功率120W)、
8、放气阀1只、规格：Ø10 mm
9、渗漏阀1只、规格：Ø10 mm
ZRJX-YGCA型
一、主要功能数值
1、电动机功率：60W，调节速度界限：0-100rpm 2、杆长功能数值：摇杆260mm、连杆300m 3、传感器功能数值：角位移传感器360p/r 4、外观尺寸：820*510*400，重量47kg
二、主要功能特别点
1、四杆机构实训台可实行四杆机构简便拼接组装，并对曲柄及摇杆实行动作检验测试与拟真。
2、全部杆构件长度均可实行无级调动。
3、测试系统应用先进的嵌人式单片机系统、测试数值精度高、速度快、平稳。
4、该系统配套系统以Vb为平台制作研发，其内容丰富，包括实训影像、实训台简介、机构虚拟设计、机构动作检验测试、机构动作拟真、实训成果解析等内容，具有综合性、开放性的点。
5、实训成果可以文体形式保存，并可在互联网上发送及打印，方便互联网化实训。
三、主要实训内容
1、四杆机构的虚拟设计及实物机构拼接组装。
2、曲柄的动作检验测试，摇杆动作拟真及实验测试对比解析；连杆动作平面上点的动作轨迹解析。
3、机架振动检验测试及机构平衡试验。
曲柄摇杆机构实训装置,污泥比阻测量实训装置
一、实训目的：
污泥比阻（或称比阻抗）是表示污泥脱水功能的综合性指标，污泥比阻愈大，脱水功能愈差，反之脱水功能愈好。本实训测量活性污泥的比阻，是以FeCl3和Al2(SO4)3为混凝剂实行试验。
希望经过实训达到下述目的：
1掌控把握测量污泥比阻的实训方法；
2掌控把握用布氏漏斗试验选用混凝剂；
3掌控把握确定投加混凝剂的方法。
二、主要技术功能数值参考规格及功能数值：
1、环境温度：5℃～40℃
2、计量筒300ml、
2、吸滤筒尺寸：Ø150×250 mm、
3、装置总尺寸：700mm×400mm×1200mm、
4、作业电源：AC220V±10%、50Hz，一相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、
三、主要配备：
1、吸滤筒1套、透明有机玻璃材料、壁厚6mm、Ø 150mm×250mm；
2、300ml计量筒2套、透明有机玻璃材料、壁厚5mm、Ø 50mm×300mm；
3、布氏漏斗2只、透明有机玻璃材料、壁厚5mm、Ø 100mm×100mm；
4、抽气接管1根、规格：Ø10 mm
5、连接管道1根、规格：Ø20 mm
6、真空表1只、(0.06-0.6)
7、真空泵1台（RS-1型、旋片式真空泵、抽气速：25（L/min) 转动速度:2800r/min，功率120W)、
8、放气阀1只、规格：Ø10 mm
9、渗漏阀1只、规格：Ø10 mm
