现代制冷装调技术综合实训台,吸收与解吸单元实验台1、该设备参照世界技能大赛相关项目技术标准设计，突出“安装”、“调试”、“维修”、“设计”、“管理”等技术技能训练内容，以培养制冷与空调专业技术人才.在制冷专业教学
董
现代制冷装调技术综合实训台,吸收与解吸单元实训台
一、产品基础简介

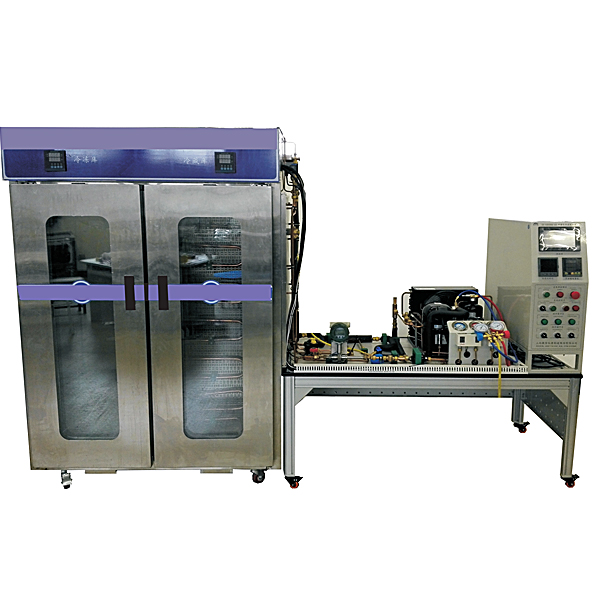

1、该设备参照世界技能大赛相关项目技术标准设计，突出“装配”、“调节测试”、“维修”、“设计”、“管理”等技术技能实训内容，以培养制冷与空调专业技术人才.在制冷专业教学实训主要体现有三个方面的内容，分别是双温冷库的装配与调节测试、双温冷库系统的应用设计、双温冷库系统故障查排。
2、同时该设备要求紧扣制冷设备装配与调节测试技能大赛，既可作为竞赛考核设备，也可用来制冷空调类专业教学，以及制冷空调行业技术人员的培训与鉴定。
该设备选用真实的制冷元件，真实的冷库库体，完全达到工业要求的制冷效果。该设备在控制方面引入了plc+触摸屏+组态监控&单片机+智能仪表的控制模式，在制冷系统方面使用了电子膨胀阀，能准确平稳地控制蒸发器的流量，从而精确地控制库内温度。另外触摸屏及组态监控的人机交互界面很直观友好，在实训考核过程中还可以用来现场评定分数。设定了一个系统实操台，在库体一侧装配备有可更换侧板，以方便学生在上述的实操台与侧板上装配制冷系统和电子回路系统等。库门应用全透明材料，透过库门能清晰看到系统的内部构造。回收符合环保要设备选用R134a制冷剂。
3、可完成双温冷库热回收系统的设计、电子膨胀阀代替热力膨胀阀的改造、双温冷库热气融霜系统设计、编制双温冷库PLC控制程序的设计；编制双温冷库触摸屏程序的改造设计、编制双温冷库组态监控程序的设计。
二、技术功能数值
1.作业电源：一相三线 220V±10% 50Hz
2.作业环境：温度 -10℃～40℃、相对湿度 ≤85%
3.规格限定功率：≤800W
4.安全保护：设备漏电过载保护、压缩机过载及启动保护、压力保护
5.制 冷 量：1/3P
6.制 冷 剂：R134a
7.制冷剂充注量：400g±10%
8.冷藏室温度：0～+5℃
9.冷冻室温度：-18℃
10.双室储物柜体外型尺寸(L×W×H)：1200mm×700mm×1600mm
现代制冷装调技术综合实训台,吸收与解吸单元实训台
一、实训装置构成及特别点
1、装置运行介质为CO2-水体系。
2、设备框体结构：长×宽×高3700×2000×3700mm整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配备：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检验测试配备：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检验测试控制；CO2流量检验测试，吸收及检验测试温度检验测试。流量检验测试：自动检验测试及就地检验测试冗余设定。
7、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方式就地实行单独测控，完成各实训项目，同时留有DCS信号连接口，也可经过连接DCS控制系统实行控制。
8、解析仪表器具：CO2在线浓度解析仪（自备）
一、产品基础简介
1、该设备参照世界技能大赛相关项目技术标准设计，突出“装配”、“调节测试”、“维修”、“设计”、“管理”等技术技能实训内容，以培养制冷与空调专业技术人才.在制冷专业教学实训主要体现有三个方面的内容，分别是双温冷库的装配与调节测试、双温冷库系统的应用设计、双温冷库系统故障查排。
2、同时该设备要求紧扣制冷设备装配与调节测试技能大赛，既可作为竞赛考核设备，也可用来制冷空调类专业教学，以及制冷空调行业技术人员的培训与鉴定。
该设备选用真实的制冷元件，真实的冷库库体，完全达到工业要求的制冷效果。该设备在控制方面引入了plc+触摸屏+组态监控&单片机+智能仪表的控制模式，在制冷系统方面使用了电子膨胀阀，能准确平稳地控制蒸发器的流量，从而精确地控制库内温度。另外触摸屏及组态监控的人机交互界面很直观友好，在实训考核过程中还可以用来现场评定分数。设定了一个系统实操台，在库体一侧装配备有可更换侧板，以方便学生在上述的实操台与侧板上装配制冷系统和电子回路系统等。库门应用全透明材料，透过库门能清晰看到系统的内部构造。回收符合环保要设备选用R134a制冷剂。
3、可完成双温冷库热回收系统的设计、电子膨胀阀代替热力膨胀阀的改造、双温冷库热气融霜系统设计、编制双温冷库PLC控制程序的设计；编制双温冷库触摸屏程序的改造设计、编制双温冷库组态监控程序的设计。
二、技术功能数值
1.作业电源：一相三线 220V±10% 50Hz
2.作业环境：温度 -10℃～40℃、相对湿度 ≤85%
3.规格限定功率：≤800W
4.安全保护：设备漏电过载保护、压缩机过载及启动保护、压力保护
5.制 冷 量：1/3P
6.制 冷 剂：R134a
7.制冷剂充注量：400g±10%
8.冷藏室温度：0～+5℃
9.冷冻室温度：-18℃
10.双室储物柜体外型尺寸(L×W×H)：1200mm×700mm×1600mm
现代制冷装调技术综合实训台,吸收与解吸单元实训台
一、实训装置构成及特别点
1、装置运行介质为CO2-水体系。
2、设备框体结构：长×宽×高3700×2000×3700mm整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。
3、吸收塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段，不锈钢φ120×300 mm；下部入口段，不锈钢φ200×500 mm；填料为φ100高效规整填料，带工业积液环及液体分布器。解吸塔体：主体进口硬质玻璃φ120×10－2000 mm；上出口段进口有机玻璃φ120×500 mm；下部入口段不锈钢φ200×500 mm；填料为填料为φ100高效规整填料，带工业积液环及液体分布器。CO2钢瓶。
4、机械设备配备：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，附属管道及阀门。
5、动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。
6、检验测试配备：吸收液流量控制，解析液流量控制，吸收/解析风机空气流量检验测试控制；CO2流量检验测试，吸收及检验测试温度检验测试。流量检验测试：自动检验测试及就地检验测试冗余设定。
7、就地智能仪表电器控制台：钢制喷塑内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方式就地实行单独测控，完成各实训项目，同时留有DCS信号连接口，也可经过连接DCS控制系统实行控制。
8、解析仪表器具：CO2在线浓度解析仪（自备）
