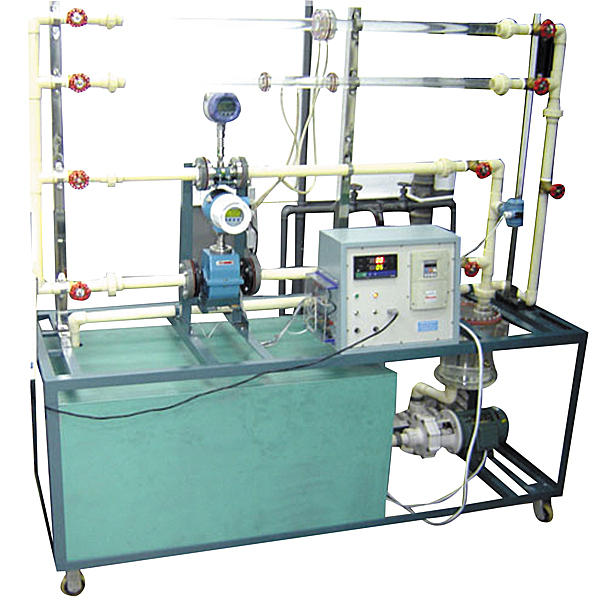

流量测试校正实训台

流量测试校正实训台,摇臂钻床电气实训台

实训目的：
理解流量控制的方式，掌控把握流量测试及校正的常用方法，并经过各种流量检验测试设备的包括对各种仪表器具的误差和功能有定量的认知。
主要配备：
循环水箱，计量水箱、水泵，有机玻璃稳压罐、管路、有机玻璃测试管段、涡轮流量计、孔板流量计、文丘里流量计、涡街流量计、差压传感器、变频器、铂电阻温度传感器，巡检仪、不锈钢支架及控制储物柜。
技术功能数值：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、循环水箱容积40L，材料PVC。
3、标定计量水箱容积20L，材料有机玻璃。
4、防腐循环水泵，功率550W，流量3.5m3/h，扬程35m。
5、有机玻璃稳压罐容积10L。
6、APS循环管路，φ32mm、φ25mm、φ20mm不一样管径有机玻璃测试管段。
7、涡轮流量计，孔板流量计，文丘里流量计，涡街流量计。
8、差压传感器：测量范围0-150KPa；变频器调动转动速度。
9、温度测量Pt100铂电阻温度传感器，精度：0.5级。
10、8路**信号写入巡检仪显露温度、流量、差压、转动速度。
11、实训所用的流体-水为全循环使用设计，充分节约水资源
12、框体结构及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
13、外观尺寸：1800×500×1800mm（长×宽×高），可位移式设计，带脚轮及禁锢脚。
14、建筑大楼与智能楼宇电气装配虚拟拟真系统



流量测试校正实训台,摇臂钻床电气实训台

1、基础要求

摇臂钻床电气技能实训装置（半实物）多加了Z3040B摇臂钻床拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．Z3040B型摇臂钻床半实物拟真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成Z3040B型 摇臂钻床各种动作，它包括：主轴正反转、摇臂升降等动作；

3．机床电气的全部接点，在装置的面板上全部设定了相应的测试点，便利学生检验测试判别，同时在面板下方还设定了故障排除开关；

4．半实物模型上所用电动机的电压（V）等级与实际使用的机床是完全相同；

5．经过故障设定，可以使学生能真实的理解到故障点与实际机床的联系，使学生掌控把握实际的电气线路维修保养的动手能力；

6.全部故障点设定均在控制面板后面，正面为实操面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对镗床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

1．照明不亮；

2．电源指示不亮；

3．主轴电动机M1点动；

4．主轴电动机M1不转；

5．时间继电器线圈断开；
