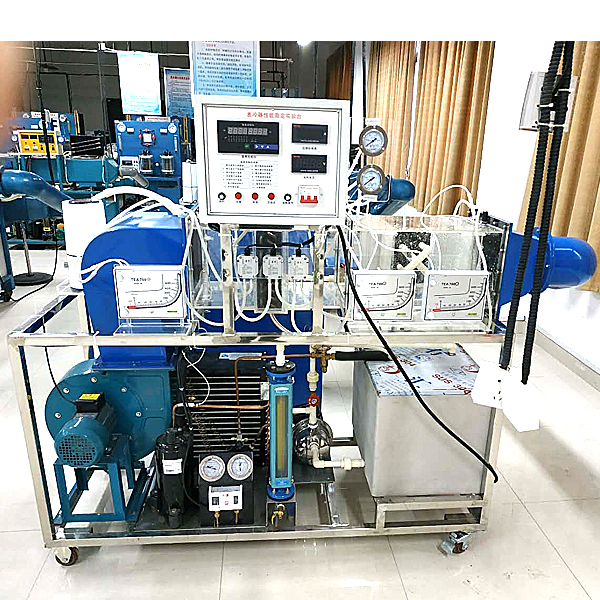

表冷器性能实验台

表冷器功能实训台,机器人教学作业实训装置

1 、产品应用界限：
可用来理解喷水室及空气表冷器的构成，经过实训深入对直接接触式和表面式热湿交换设备功能的区别，掌控把握测量喷水室和表冷器温度、相对湿度、阻力特性的方法；熟悉换热量、热交换效率系数和接触系数的测量方法。
2 、产品使用作业环境：
2.1作业环境温度： 0-40℃。
2.2作业环境湿度： < 80% (无冷凝)。
2.3电源：一相220V，50 Hz。
3 、技术及功能功能数值：
3.1冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
3.2测量控制系统：控温仪表、测温仪表、数字显露电流（A）电压（V）表、微压表、笛型管）。
3.3其它功能数值
风道断面尺寸：250*250mm
压缩机：1000W，制冷量 2730W 品牌：日立1.5P
水泵：自吸式喷射泵，Q＝4.2m3/h，H=35m，N= 370W， 电压（V）220V ，50Hz
离心通风机：电动机功率750W 电压（V）220V 风量2850m3/h全压490Pa 转动速度1400r/m 低噪音风机
制冷剂：R22
流量计：转子流量计口径DN15，流量界限40-400L/h
