光机电一体化考核实验装置

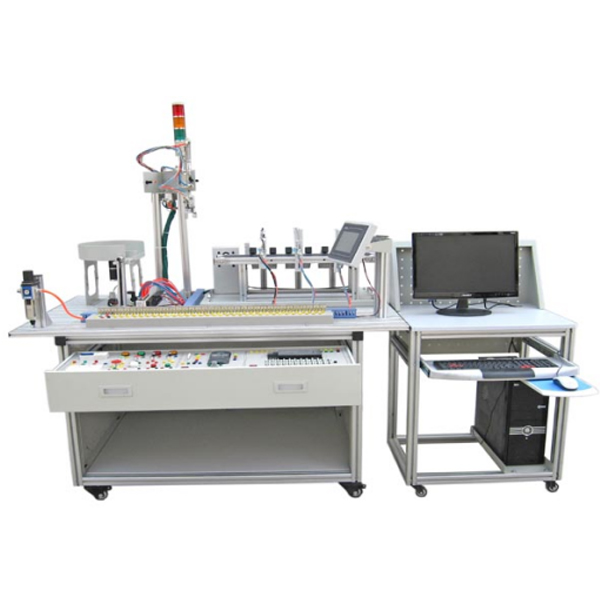

光机电实训装置由由铝制导轨式实训台、典型的机电一体化设备的机械部件、模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种、计算机等构成。整体构造应用开放式和拆卸装配式，实训装置用来机械部件组装，可按照现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块放置架，互换性强；按具有生产性功能和整合学习掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。设备需符合竞赛所要求，同时还要求具有可拓展功能，可以构成更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。

技术功能数值

1. 交流AC电源：三相五线 AC 380V±10%  50 Hz（或一相三线220v）
2. 温度：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外观尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保障功能：具有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。

部分实训项目：

1．气动系统的装配与调节测试
（1）气动方向控制线路的装配     （2）气动速度控制线路的装配
（3）气动顺序控制线路的装配     （4）气动机械手的装配
（5）气动系统气路的连接             （6）磁性开关的位置调节
（7）气动系统调节测试                         （8）摆动控制线路的装配

光机电一体化考核实训装置,发动机电子燃油喷射实训台

一、产品简介
该设备应用发动机电子燃油喷射系统实物制作，充分展示电子燃油喷射系统的构成构造和作业过程。
适用来学校对发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特别点
1.真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的构成构造和作业过程。转动曲轴位置信号轮，可分别演示电子燃油喷射作业过程。
2.示教板面板应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；面板打印有永不褪色的彩色电子回路图与作业原理示意图；学生可直观对照电子回路图和实物，认知和解析电子燃油喷射系统的作业原理。
3.示教板面板上装配备有检验测试端子，可直接在面板上检验测试电子燃油喷射系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.示教板装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
5.示教板面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷塑工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、检验测试仪表器具等。
6.示教板作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
