流体输送单元操作实训装置

流体输送单元实操实训装置,变频器综合实训装置

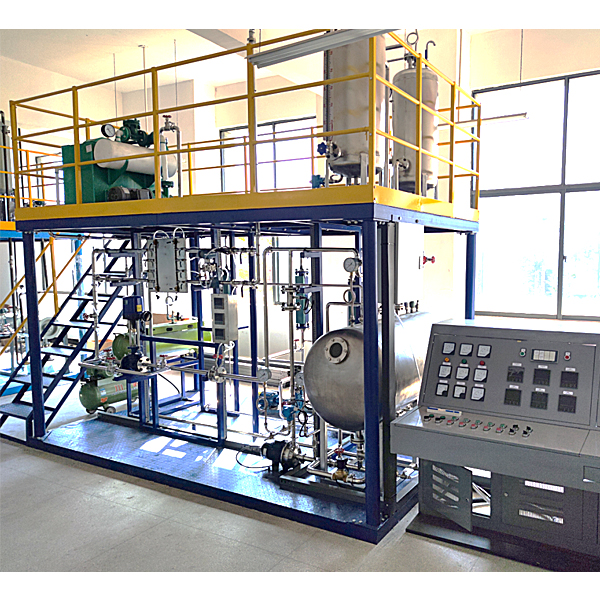

一、流体输送单元实操实训装置系统的构成及特别点
1、框体结构\楼梯\护栏：框体结构长×宽×高：约3500×2000×3500mm。设备总装配尺寸：4200×2000×3500mm。整机应用钢质装配框体结构（两层设计，一层平面便利实操、检修、出入，二层有安全斜梯通上并有护栏、防滑花纹板），防锈红丹底漆，喷烤漆处置整理。紧固件：与法兰，阀门，框体结构，楼梯，护栏，支架协作。
2、流体输送单元实操实训装置培训单元｛液体输送岗位（压力输送，双离心泵串/并联及互锁联动、旋涡泵、输送）；真空泵输送岗位；阻力测量岗位；离心泵特性及管路特性测量岗位；压缩气/液混合输送岗位；过程控制液位、流量、压力控制岗位｝。
3、机械设备配备：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，真空缓冲罐，附属管道及阀门。
4、动力输送设备：不锈钢离心泵，容积式输送旋涡泵，真空水力喷射机组，空气输送压缩机。
5、检验测试配备：离心泵输送流量检验测试控制，真空输送流量检验测试控制；容积式输送旋涡流量检验测试，压力输送流量检验测试，离心泵输送液体温度检验测试，离心泵输送泵前负压、泵出口压力检验测试，阻力（光滑、粗糙管、局部阻力）压损检验测试。流量检验测试仪表含有：涡轮流量计、孔板流量计、玻璃转子流量计，高压玻璃转子流量计。离心泵输送的压力及流量自动检验测试及就地检验测试冗余设定。
6、就地智能仪表电器控制台：约1650X700X1400钢质喷塑琴式构造就地仪表电器实操台(含带RS485通讯连接口就地控制智能仪表、嵌入式微机位及开关位，并内含DCS接入口)。内装配漏电保护空气开关、电流（A）型漏电保护器充分考虑人身安全保护；同时每一组强电输出全部有旋钮开关控制，保证设备安全，实操控制便捷；装备有分相指示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝制线槽等。装置可由现场工控实操台经过带RS485通讯总线的智能仪表＋工控组态系统的方式就地实行单独测控，完成各实训项目。系统也可应用DCS控制系统。
7、装置可体现工厂情景化，尽量贴近工厂实际，突出重点；可实行装置开车准备、开车、正常实操、停车、设备维护等方面的技能实操实训、工序技艺指标控制实操技能实训，同时可适用化工工序技艺专业高级工、技师、高级技师培训大纲的教学及培训要求。




流体输送单元实操实训装置,变频器综合实训装置

一、产品基础简介

“变频调节速度实训装置”是在--当前变频调节速度实训教学的基础上，推出的一款新的变频调节速度实训装置，该实训装置为变频技术实训和考核提供了先进的实操平台。实训台可完成“变频调节速度技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。

二、产品尺寸

   变频调节速度实训装置尺寸：534*330*170mm（长*宽*高）。

三、技术功能

1、写入电源：三相四线：~380V ±10％    50Hz

2、作业环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实训装置带有三相四线漏电保护开关，具有漏电压（V），漏电流（A）自动切断电源等功能。符合国家安全标准。

四、系统构成

变频器实训结合套件

FR-A740-0.4kW三相交流AC电380V供电，该机型用磁通矢量控制，完成1Hz运行150%转矩输出。15段速度等功能选用。内置RWM，完成更低噪音运行。内置RS485通信口。柔性PWM，完成更低噪音运行。

三相鼠笼电动机：写入电压（V）：380V,电流（A）：0.4A。功率：180W

五、实训项目

变频器控制实训

1、变频器功能功能数值设定与实操

2、变频器报警与保护功能

3、多段速度选用变频调节速度
