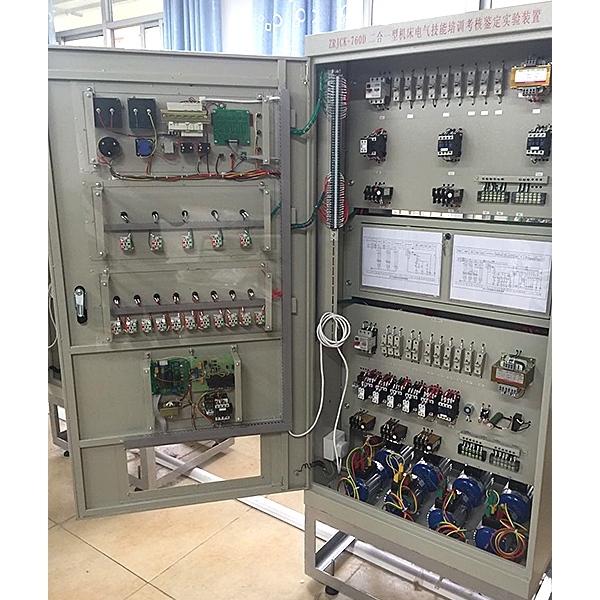

柜式智能化机床电路实验装置

机床电气综合实训考核装置是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部应用实际工业上应用电器，因而可靠性好、寿命长。装置外观美观，实操便利，直观性强，不但可用来相关课程的课堂演示、实训、实习，而而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能实训，有效地提升学生对机床设备的维修技能。

二、特别点

1、本装置应用标准配电储物柜为主体储物柜，充分运用该储物柜双面空间位置，其配电储物柜将2种机床电气线路合为一体，因而具有占地面积小、外观美观、经济效益高等特别点。
2、直观性强，经过实操可熟悉机床的电气控制线路的原理和特别点。
3、技能培训用的控制线路和经特殊设计的电动机，可模仿各种实际机床的电气线路，也可适用机床的电气故障解析及排除的实训要求。
4、经过一只变换开关就能完成两种机床电子回路的变换，便利快捷。
5、可以人为的设定故障点，只要经过开关变换就可设定。
6、配电储物柜设定有电压（V）型漏电保护器和电流（A）型漏电保护器，以保证实操者的安全。--还设定有定时器兼报警记录仪（服务管理器），为学生的考核提供了一个统一的标准。

三、机床电气技能培训考核储物柜的技术功能数值

1、写入电压（V）：三相四线～380V±10%  50Hz
2、作业环境：环境温度界限为-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外观尺寸：800mm×600mm×1800mm
5、设备重量：200kg
6、储物柜体材料：主体部位2MM冷轧钢，其他部位1.2MMM冷轧钢。

储物柜式智能化机床电子回路实训装置,驱动系统综合实训装置

可应用各种车型
产品简介：
该设备应用原车发动机和传动系统实物实行剖面处置整理，全面展示发动机和传动系统的构成构造。适合于汽车发动机和传动系统理论教学和拆卸装配实训的教学需要。
功能特别点：
1. 应用真实的原车发动机和传动系统实物实行剖面处置整理，充分展示发动机和传动系统的构成构造。
2. 由三相齿轮减慢速度感应电动机带动发动机曲轴做低速运行，真实演示从发动机到驱动轮的动力传递过程。
3. 实训台驱动部分加装安全防护罩。
4. 实训台提供了学生拆卸装配发动机和传动系的作业平台。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
