汽车传感器技术示教实验台

汽车传感器技术示教实训台,车床电子回路实训装置

一、产品简介

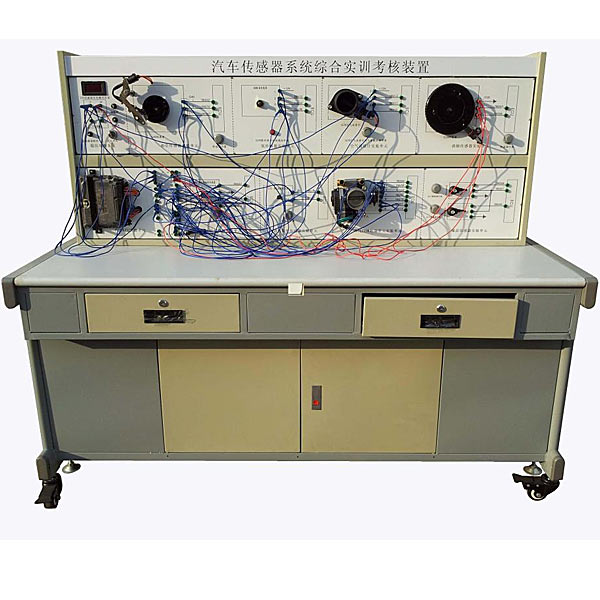

该设备应用 汽车传感器系统的真实部件，充分展示汽车传感器系统的构成构造和作业过程。
适用来学校对汽车传感器系统理论和维修实训的教学需要。
本设备适用汽车职业教育的“五个对接十个衔接”的教学需要。
二．功能特别点
1.应用完整的发动机传感器部件，使用曲轴传感器信号轮，模仿发动机运行；
实训插接导线连接好后，可真实演示发动机传感器、控制单元的作业过程(如火花塞点火、喷油器喷油、燃油泵作业的动作过程。)
2.装配原车发动机控制单元，可位移台架，多个传感器。
3.示教板面板上绘有彩色喷绘电子回路图，学生可直观对照电子回路图对接传感器，认知和解析汽车传感器系统的作业原理。
4.示教板上装配备有燃油箱，燃油量等传感器，发动机控制单元，油泵继电器，点火开关，诊断座，保险盒，面板上装配备有检验测试端子，可直接在面板上检验测试发动机传感器控制系统电子回路元件的电信号。
5.设备面板上传感器侧装配备有检验测试端子，可直接对接传感器。
6.设备上装配备有诊断座，可连接专用或通用型汽车解码器，对发动机控制单元实行ECU编码查询、读取故障码、清除故障码、读取数值流、执行元件测试、功能数值设定、波动线解析等自诊断功能。
7.设备面板部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利放置图纸文档实训指导书、轻型检验测试仪表器具等。
8.设备底架部分应用钢性构造焊接，表面应用烤漆工序技艺，带自锁脚轮装置，位移灵活。
9.设备作业应用普通220V交流AC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。




汽车传感器技术示教实训台,车床电子回路实训装置

1、基础要求

普通车床电气技能实训装置（半实物）多加C6140普通车床拟真半实物模型，经过连接口把机床电气部分和机床的实物模型连接起来，将机床的各动作过程全部展现出来，更加真实，直观。

2、构造要求

1．C6140型普通车床半实物拟真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的实操，能完成C6140型普通车床各种动作，它包括：主轴正反转、作业台进给等动作；

3．机床电气的全部接点，在装置的面板上设定了故障排除开关；

4．经过故障设定，可以使学生能真实的理解到故障点与实际车床的联系，使学生掌控把握实际的电气线路维修保养的动手能力；

5.全部故障点设定均在控制面板后面，正面为实操面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电子回路线路解析；

3．经过查看机床模型的动作，理解机床的实际动作；

4．经过测量找出线路中的故障点，对车床的故障排除；

5．设定故障点，作为维修电工的技能考核装置。

故障设定：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电子回路断开；

10. 主轴电动机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；

14．熔断器断开；

15．照明灯不亮。
