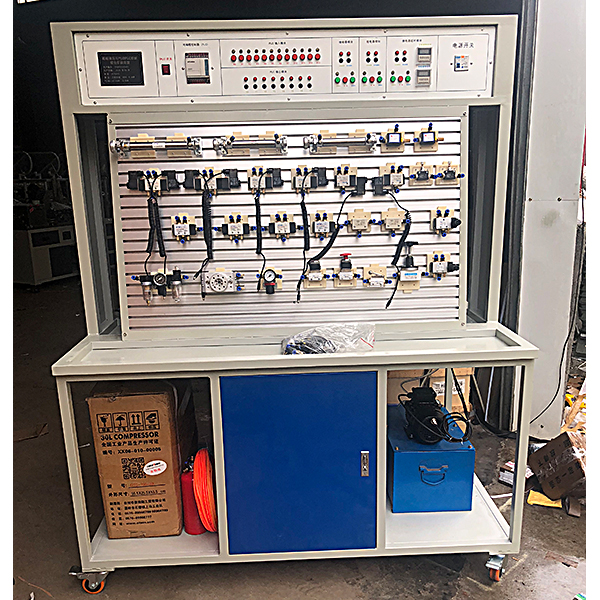

气动控制技术仿真实训台

1、电源AC 220V 50HZ
2、直线DC电源：写入AC 220V，输出DC 24V/2A
3、无油静音空气压缩机：作业电源：AC220V；电动机功率：780W公称容量30L；
规格限定输出气压0.8Mpa，噪音：58分贝
4、实训装置外型尺寸：1500mm×650mm×1700mm
二、主要特别点
1、主要采用实训桌、实训台、气动元件和电器控制器件等结合套件构成。
2、实训桌、实训台为钢制双层亚光密纹喷塑构造，实训桌抽屉内放置液压元件等。
3、配备装备工业用常用气动元件，而且均配备有过渡底层基板，可便利、随意地将元件按插在实训台面板上（面板带“T”沟槽形式的铝制型材构造）。线路搭接应用快换接头，拆接便利快捷。
4、实训气源压力低，电气控制应用低电压（V）直线DC24V电源；实训气路、控制电子回路安全可靠，设定有手动、自动、顺序等控制功能。
5、实训控制单元应用单独的继电器控制单元实行电气控制。
6、液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测试、典型系统测试界面。
1.元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等
2.元件拆卸装配分为学习掌控把握模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习掌控把握模式中提醒拆卸顺序，高亮显露，考核模式时拆卸与装配均无提醒，拆卸装配顺序出错时，将不能再实行下一步的拆卸装配。工量具栏内设定有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。




气动控制技术拟真实训台,中央弹簧离合器运行实训台

一、产品简介
该设备应用中央弹簧式离合器实物为基础，各部件齐全，布置合理，可全面展示中央弹簧式离合器的内部构造和部件动作现象，适合于中央弹簧式离合器理论和实践实操的教学需要。
二、功能特别点
1.应用真实的中央弹簧式离合器部件，充分展示中央弹簧式离合器的内外构造。
2.手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示中央弹簧式离合器的作业过程。
3.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部件显露零部件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
