互换性精度测量综合技术实验装置

互换性精度测量综合技术实训装置,程控交换系统实训装置

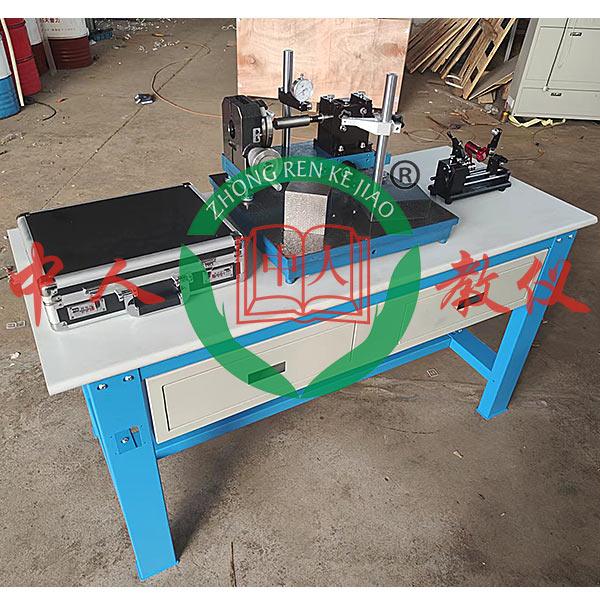

作业台尺寸≧1200×700×1200，总重量≧150(kg)，平面板尺寸≧500X500（2级），外观颜色结合绿蓝色，类型：台式(检验测试装置、检验测试零件、标准图纸及指导书均放在一个精制的台桌里)。
零件形位误差精度检验测试：
1、微型跳动检验测试仪
外观尺寸：≈455×120×325mm， 重量≧20(kg)，精度：6级，检验测试界限（1、跳动测量轴：长度：50—100mm；直径￠10—80mm；2、检验测试齿轮：模数1—5；齿数17—22，齿宽10—50mm。配套量具千分表￠50/0.001（成量）杠杆百分表￠50/0.01（成量）配套检验零件（不锈钢）1、台阶轴（7级一根）：￠30－60，长度95mm；2、齿轮（7级一根）：模数3；齿数18。）
微型圆（柱）度、直线度、同轴度检验测试仪
外观尺寸≈270×100×180mm，重量≧10(kg)，精度6级，检验测试界限：（1、直线度：长度：50—100mm；2、圆（柱）度：直径￠10—40 mm，长度：60mm；3、同轴度：外径￠20—50，内径￠10—40mm。）配套量具：杠杆百分表￠50/0.01（成量），配套检验零件（不锈钢）：1、直线度测量块（7级一根）：长度：120mm；2、圆（柱）度测量轴1（7级一根）：直径￠30，长度：60mm；3、同轴度测量轴2（7级一根）：外径￠50，内径￠40。
3、微型平面度、平行度、垂直度、对称度测微仪
外观尺寸≈150×100×265mm,重量3(kg),精度≧6级,检验测试界限(1、平面（行）度：长X宽：100—120mm；2、垂直度：直径￠10—60 mm，高度：≧100mm；3、对称度：长X宽：50—40mm。)
配套量具:百分表￠50/0.01（成量）检验方箱（100X100/2级）,配套检验零件（不锈钢）:1、平面（行）度测量块（7级一块）：长X宽：100—120mm；2、垂直度测量轴：（7级一根）：直径￠50，长度：50mm；；3、对称测量块：长X宽：50—20mm。




互换性精度测量综合技术实训装置,程控交换系统实训装置

本实训箱是按照《程控交换原理》教学资料及实训指导书，并集合教学和实践的需要，研究研发的一套实训系统。系统应用模型块化构造设计，软硬件集合，模型块之间联接灵活，测试便利。

一、系统特别点

1、包括了三种交换互联网：人工交换、空分交换、时分交换，再现了交换互联网的发展历程；
2、模仿经典的局域交换系统的架构，将中央处置整理器、记发器、话路交换控制器等单元部分单独开来，让学生充分理解程控交换系统包括；
3、完善的程控交换系统管理功能，完整的实训指导文档；

4、运用单片机完成信令及信号音的产生；
5、对每一话路时隙可以随意配备，让学生充分理解时分复用、时隙交换的概念；
6、功能数值本地设定：可设定分机号码、通话等级、系统时间；
7、强大的系统自检功能；
8、外线连接口可以与市话网相连，完成用户交换机的全部功能；
9、主叫识别功能：实训箱具有主叫识别的发送和接收功能，有助学生更清晰的理解主叫识别的原理和作业方式；
10、后台管理系统功能完备，从图形化的方式清楚的展示了程控交换原理、计费、中继等作业方式；
11、空分中继可在两台程控箱之间的随意电话间实行呼叫和通话；
12、数字时分中继可在两台程控实训箱之间八部电话同时两两互相实行通话而且不影响；
二、系统包括

系统硬件主要采用以下几个部分包括：

1、电源写入模型块：产生整个实训箱所需要的各种电压（V）的作业电源。

写入：AC220V±10%，输出：DC±12V±5%，+5V±5%。

2、用户连接口电子回路：该设计中应用的四路模仿用户连接口；

3、外线连接口：作为用户交换机和局用交换机相连；

4、中央处置整理器：由MSC-51系列的单片机完成，主要完成人机界面的管理，串行口通信以及功能数值设定及系统管理功能；

5、记发器：由MSC-51系列的单片机完成，主要完成信令的管理，CID功能，DTMF拨号话路选用，用户/外线连接口指示等功能；

6、话路交换控制器：由MSC-51系列的单片机完成对时分交换单元和空分交换单元的控制。

7、机箱：铝制材料，绿色环保，造型美观大方。外观尺寸：420×300×100mm。
