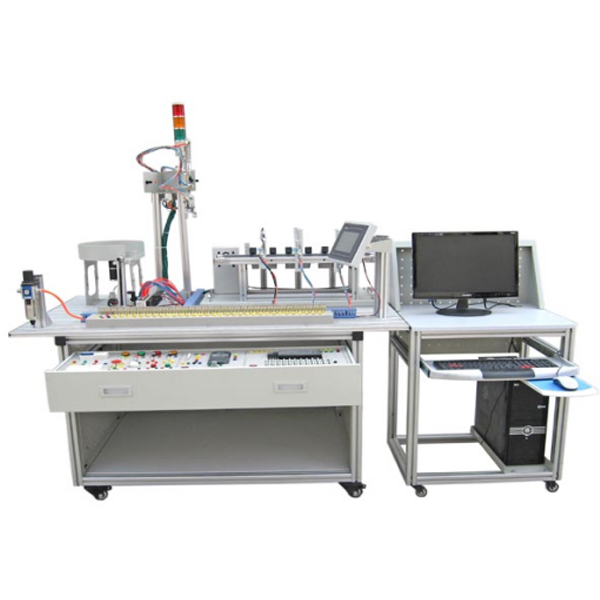

典型机电一体化实训装置

光机电实训装置由由铝制导轨式实训台、典型的机电一体化设备的机械部件、模型块、变频器模型块、按钮模型块、电源模型块、模仿生产设备实训模型块、接线端子排和各种、计算机等构成。整体构造应用开放式和拆卸装配式，实训装置用来机械部件组装，可按照现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模型块应用标准构造和抽屉式模型块放置架，互换性强；按具有生产性功能和整合学习掌控把握功能的原则确定模型块内容，使教学或竞赛时可便利的选用需要的模型块。设备需符合竞赛所要求，同时还要求具有可拓展功能，可以构成更加大型的生产模仿系统，以协作各个用户学校不一样层次，不一样专业的教学及培训要求。

技术功能数值

1. 交流AC电源：三相五线 AC 380V±10%  50 Hz（或一相三线220v）
2. 温度：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外观尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保障功能：具有接地保护、漏电保护功能，安全性符合相关的国家标准。应用高绝缘的安全型插座及带绝缘护套的高强度安全型实训导线。

部分实训项目：

1．气动系统的装配与调节测试
（1）气动方向控制线路的装配     （2）气动速度控制线路的装配
（3）气动顺序控制线路的装配     （4）气动机械手的装配
（5）气动系统气路的连接             （6）磁性开关的位置调节
（7）气动系统调节测试                         （8）摆动控制线路的装配

典型机电一体化实训装置,模仿汽车悬架工况实训装置

一、产品简介
该设备应用汽车悬架系统为基础，充分展示汽车悬架的构成构造和作业过程。
适用来学校对车辆悬架的理论和维修实训的教学需要。

二、功能特别点
1.由电动机驱动偏心模仿路面工况的改变，模仿演示汽车行驶中悬架系统的作业过程。
2.可真实对汽车前悬架系统拆卸装配与展示实训。
3.实训台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
4.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
