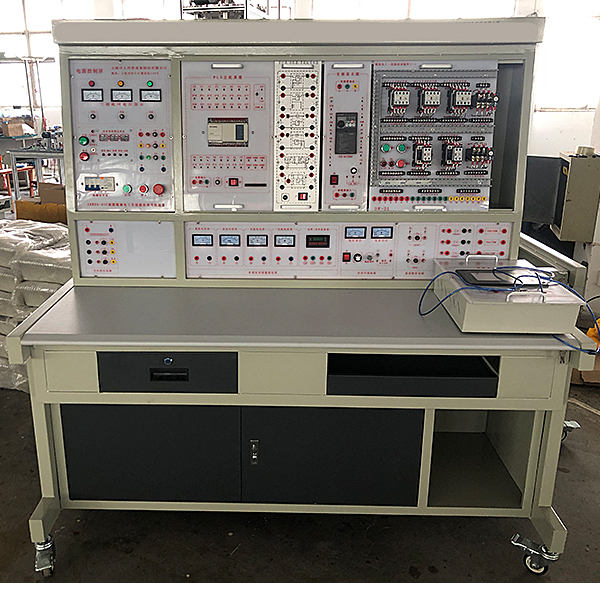

PLC电气实训装置

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程系统、工控组态系统、拟真教学系统、模仿控制实训箱式挂式模块件、实物与于一体，综合性强、功能齐全。PLC部分可直观地实行基础指令实训，多个应用广泛的PLC实际应用模仿和实物控制实训，同时也为了高层次的设计研发实训实训提供良好的条件：为了集合教学要求，设计过程参考国内多种教学资料及实训指导书，从中精选最具典型性的实训项目，配备装备三相鼠笼异步电动机及继电器，能完成多个电气控制项目实训。变频器选用应用广泛的西门子V20变频器，可完成变频调节速度技术课程的相关教学实训。

二、特别点

1．装置应用结合套件多构造  更换实训模型块便捷，如需拓展功能或研发新实训，只需添加实训箱式挂式模块件即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，经过本实训装置的实训，学生很快就能适应现场的作业。

3．应用西门子系列可编程控制器，功能强大，功能优越，应用模型块化设计，结合灵活。

4．组态棒图教学 应用MCGS工控组态系统，全部实训全部已编辑出形象直观、动感强、教学效果好的组态棒图，实行实训动态跟踪教学。
5.基于现场总线的组态监控实训教学：经过现场总线互联网，将实训装置（从站）PLC和主站PLC实行1：N通信。从站的PLC运行控制对象的程序，运用工控互联网集中监控的功能，主站PLC可以对随意台从站PLC实行就地实时监控，符合工业现场控制的要求。学生单独经过PLC完成对各种实训对象的控制，并实行组态就地实时监控（1：1通信）。

三、装置包括

（一）PLC部分

1．PLC可编程控制器实训台：提供三相电源，直线DC稳压电源及安全保护装置

2．PLC实训套件

PLC实训模型块一：

1）音乐喷池模仿控制  2）答题器模仿控制  3）装配流水线的模仿控制 4）十字路交通灯模仿控制  5）自动轧钢机模仿控制 6）天塔之光/电视塔电波模仿控制

PLC电气实训装置,钳工工序技艺学示教实训台

一、 基础简介：
为了适用教学需求，不断提升技工学校的培训重量，还强调了基础理论和基础技能的实训，本陈列储物柜主要简介钳工的工件的划线与加工、机器的装配与调节测试、设备的装配与维修及工量具的认知等。深入理解学习掌控把握的基础知识，以手工实操为主、灵活性强、作业界限广、技术要求高，实操者的技能水平直接影响产品重量。--钳工是机械制造业中不可缺少的工种。
二、技术规格：
1、钳工工序技艺教学陈列储物柜共分十个单体陈列储物柜构成，陈列储物柜体外观尺寸：1200×400×1900mm（长×宽×高）。
3、储物柜体应用SPCC冷扎板焊接（或铝木构造）而成，表面应用中温磷化喷塑制作，储物柜体刚性强、承载性好。板面附有必要的图表和文字说明，外观美观大方，经久耐用。
4、储物柜背设定有对开门，有利维护设备和便利维修。储物柜下部设定有储物柜箱，便利放置单个模型、实训箱及相关实训文档。储物柜底装备有万能转向轮，便利位移，符合人机工程要求。
5、模型材料应用亚克力有机板与工程塑料制造；
三、《钳工工序技艺学》示教陈列储物柜，各储物柜内容如下：
