电工技术考核实训台

设备由铁板制作的考核平台、网孔板设备和电源装置等构成。按照教学和实训的需要，选用不一样的元件、器件和部件，可实行不一样课程模型块，不一样项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备装备漏电保护、过载和电子回路保护，保障人身安全和设备使用安全。

二、设备技术功能数值参考规格

1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；

2.设备的材料：钣金、木储物柜构造；

3.电源：

1)写入：三相AC 380V ±10% 50HZ 三相五线 ；

2)固定交流AC输出：三相五线  380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组

4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流（A）≤30mA，带电源指示。

三、设备构造功能

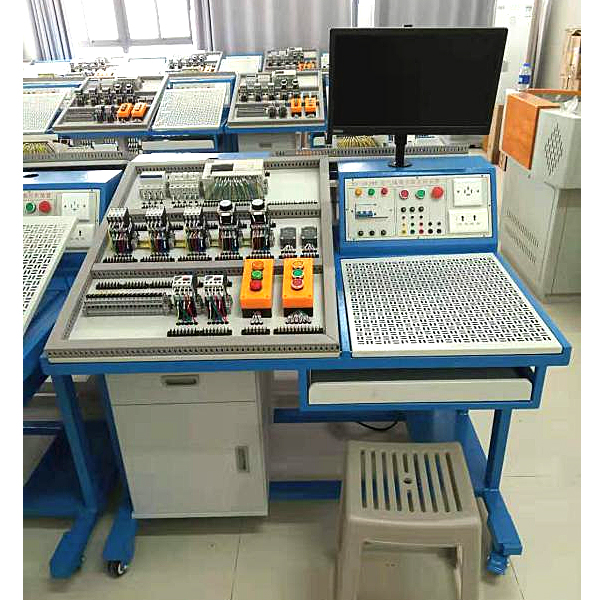

设备由实训屏（内置电源）、实训桌（含键盘）、储物储物柜三大部分构成。钢制表面经高温喷塑处置整理，美观大方而且有效起到防锈绝缘的作用；电源箱的布置依次为电源保护装置、电源指示装置、电源输出；

实训桌左侧装配备有角度可以调动的嵌入式的考核平台1张，全部元件均应用端子引出，学生接线只需在端子上实行接线，可以有效的保护元件，转接端子应用接插两用端子排，便利与元件和实训电源屏的连接，右侧装备有网孔板一块，角度可调嵌入式装配；实训桌下部装备有至少4个导向轮，便利设备位移；储物储物柜应用标准构造和抽屉式，用来放置工量具以及实训图纸文档实训指导书。电脑经过可调动电脑支架装配于电源屏的上方。

教师教学设计系统：本系统为apk的格式，可在PC端使用，也可在位移端使用，本系统即可手动设定故障也能自动设定故障，本系统经过电子回路图中绿色的框选用手动设定故障点（最多可以设定39个故障点），也可以经过系统自动实行随机1个故障点设定，随机两个故障点设定，随机三个故障点设定，随机四个故障点设定，随机五个故障点设定，本系统内有工量具箱，元件库，放大镜，电子回路图等功能，可经过工量具箱可选用万用表实行检验测试，经过元件库选用合适的元件，经过放大镜可以清楚的理解各个元件及电子回路。本系统经过电动机星三角启动控制电子回路故障的设定，并经过种种排查，让学生理解电动机星三角启动控制电子回路的作业原理及电子回路构造。

电工技术考核实训台,数字化互联网PLC综合实训台

一、 产品基础简介

本装置是按照人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

二、 研发背景

1. 本装置是按照人力资源和社会保障部制定的“可编程序控制系统设计师”培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实训教学要求而研制的。

2. 工业迅速发展处置整理器要求不断提升，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时适用需要实训室建造设计重复会导致浪费资金和实训室空间。

3. 一个产品需要多种加工工序技艺，导致工业现场设备错纵复杂，一个主机不能完成全部作业，需要多个站点实行相互协作完成。

4. 不一样层次的考核需要不一样设备，不能有机的实行集合，有些实训完成后无法实行考量查验学生的接受程度。

三、 产品特色

1. 实训建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过拓展口引出，可以用来插接式实训，也可实行线接式实操实训；还设定有两块可拆卸的网孔板可对不一样层次的学生实行考核。

2. 在主机选型方面由小型FX3U系列plc到中型FX5U系列PLC再到大型Q系列PLC，全面覆盖了三菱常用PLC类型，主机可以经过并口连接到实训区实行实训，可从基础小型PLC开始学起，再到中型PIC,最后到大型PLC，由简到繁的学习掌控把握理念让学生容易接受，学习掌控把握起来更加得心应手。

3. 应用模型块结合式构造，含开关量、模仿量、变频调节速度、触摸屏、通信模型块等，配套MCGS工控组态监控系统，完成拟真化、信息化实训教学。

4. 项目实训模型块：运用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。

5. 拟真实训教学：经过虚拟环境就地实时显露PLC运行状态，模仿工业现场控制，可以实行编程实训、程序语言编写测试等功能。

6. 模型块化互联网系统：互联网构造主要采用三菱主机Q03UDV、FX5U-32MT、FX3U-32MT包括，按照工业中三菱PLC应用历程组建了一个工业互联网，互联网通讯涉及CCLINK通讯、三菱变频器专用协议，主从站通讯、以太网通等多层互联网通讯。
