车铣加工刀具组合实验台

车铣加工刀具结合实训台,材料分拣实训装置

车铣刀具结合认知实训展示架
一、刀具展示架基础要求
1、应用双面挂板构造，挂板尺寸长≥1200mmX宽1000mm；一面为车加工刀具展示，另一面为机械夹固刀片车刀和铣加工刀具展示；
2、挂板固定在展示架上，展示架下设四个带刹车的万能转向轮，便利展示架的位移和换面转动；
3、整体尺寸为长≥1200mm×高1800mm×宽400mm，全部刀具均固定在挂板上：

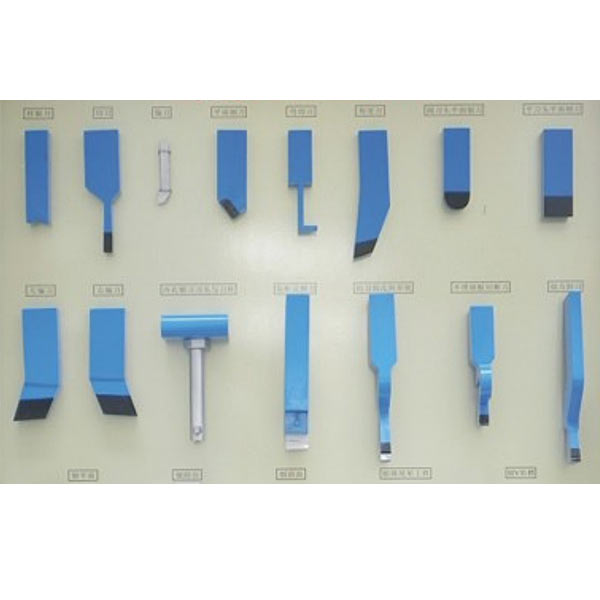

（1）车刀
切断刀、左偏刀、右偏刀、弯头车刀、直头车刀、成形车刀、宽刃精车刀、外螺纹车刀、端面车刀、内螺纹车刀、内槽车刀、通孔车刀、盲孔车车刀、左手车刀、右手车刀、圆鼻车刀，配不锈钢模仿工件与其相应加工方法相配。
（2）铣刀
圆柱形铣刀、面铣刀、立铣刀、三面刃铣刀、角度铣刀、锯片铣刀、T形槽铣刀、键槽铣刀、燕尾槽铣刀、成形铣刀、尖齿铣刀、铲齿铣刀、球头铣刀，以上刀具均应用实物刀具，标明各类型刀具名称，配相应的加工设备图片。
（3）刀具总数不少于100把。




车铣加工刀具结合实训台,材料分拣实训装置

基础简介

本实训设备应含有气动控制、电动机传动、电磁铁控制、位置控制、传感器检验测试等教学内容，是实际工业现场生产设备的微缩装置。系统应基于多种传感器的检验测试，完成对不一样材料、不一样颜色物体的分拣。应用全开放式布置，锻炼实操者系统接线、机械调节测试装配、系统编程、单独组建控制系统、反馈整定、故障检验测试及检修的能力。
二、特别点
1.设备装置由底层基板、实训桌（型材构造）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分构成。气动部分由电磁阀和气缸构成，物料传送部分由电动机和同步传送带构成。
2.电气控制由一相交流AC电动机及减慢速度器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等构成。
3.经过传感器信号收集，plc编程，对交流AC电动机、电磁阀、实行开关量控制、置控制、时序逻辑控制，完成对传送带上的物料实行定位、辨识、分类。
三、技术功能数值
1.写入电源：一相三线~220V±10% 50Hz
2.气源：0.2Mpa~0.55Mpa
3.作业环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.实训装置容量：<0.5KW
四、装置构成
1.设备装置构造有型材底层基板构造
2.气动部分由调压过滤阀、电磁阀、调节速度阀、气缸及磁性开关、气泵构成
3.物料传送部分由一相交流AC电动机及减慢速度器和同步带构成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等构成
